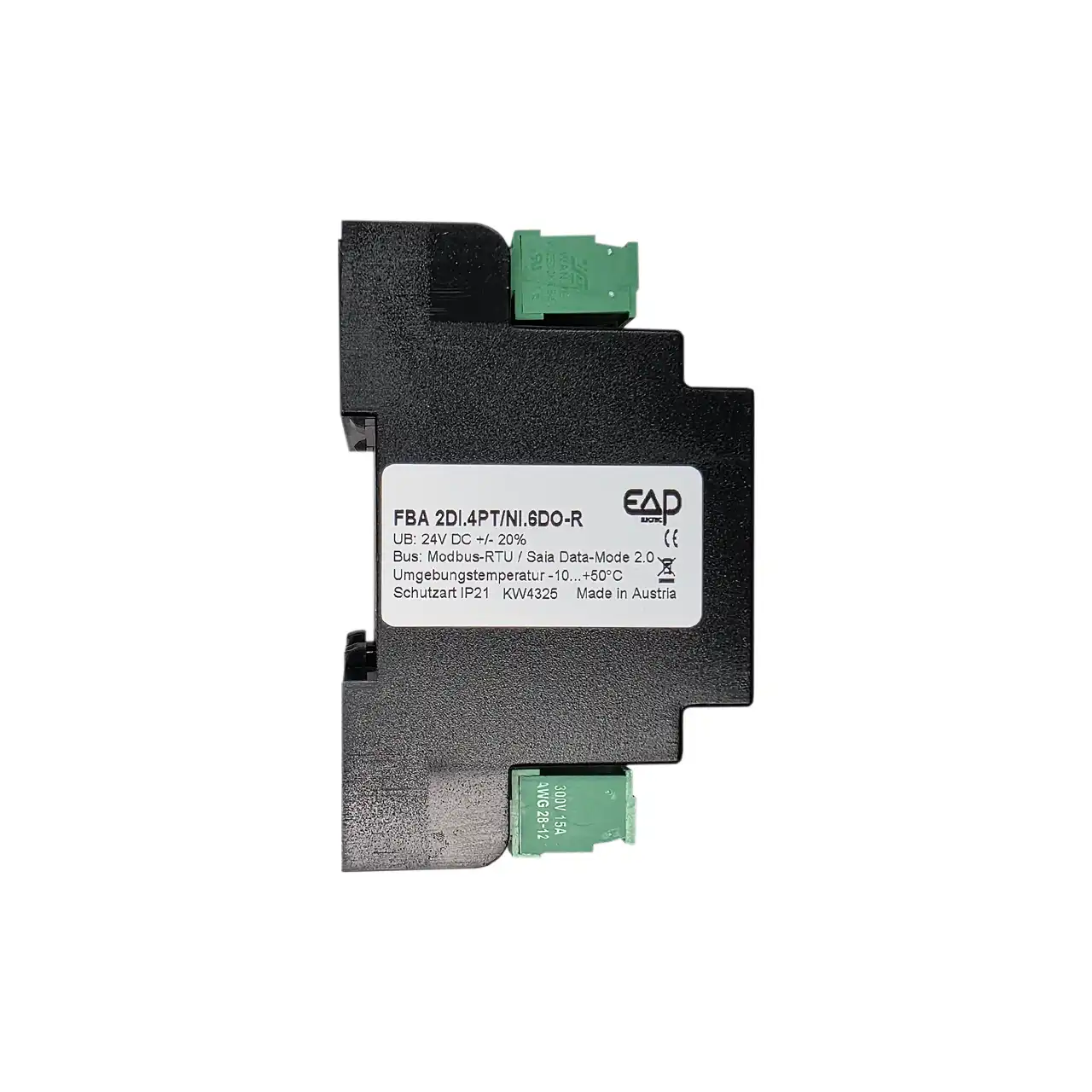

Linke Seitenansicht des I/O Moduls 7737-1 mit Typenschild von EAP Electric, Gerätebezeichnung FBA2DI.4PT/NI.6DO-R.M.S., Versorgung 24 V DC, Bus Modbus-RTU / Saia Data Mode 2.0, Schutzart IP21 und Montage für den Schaltschrank.

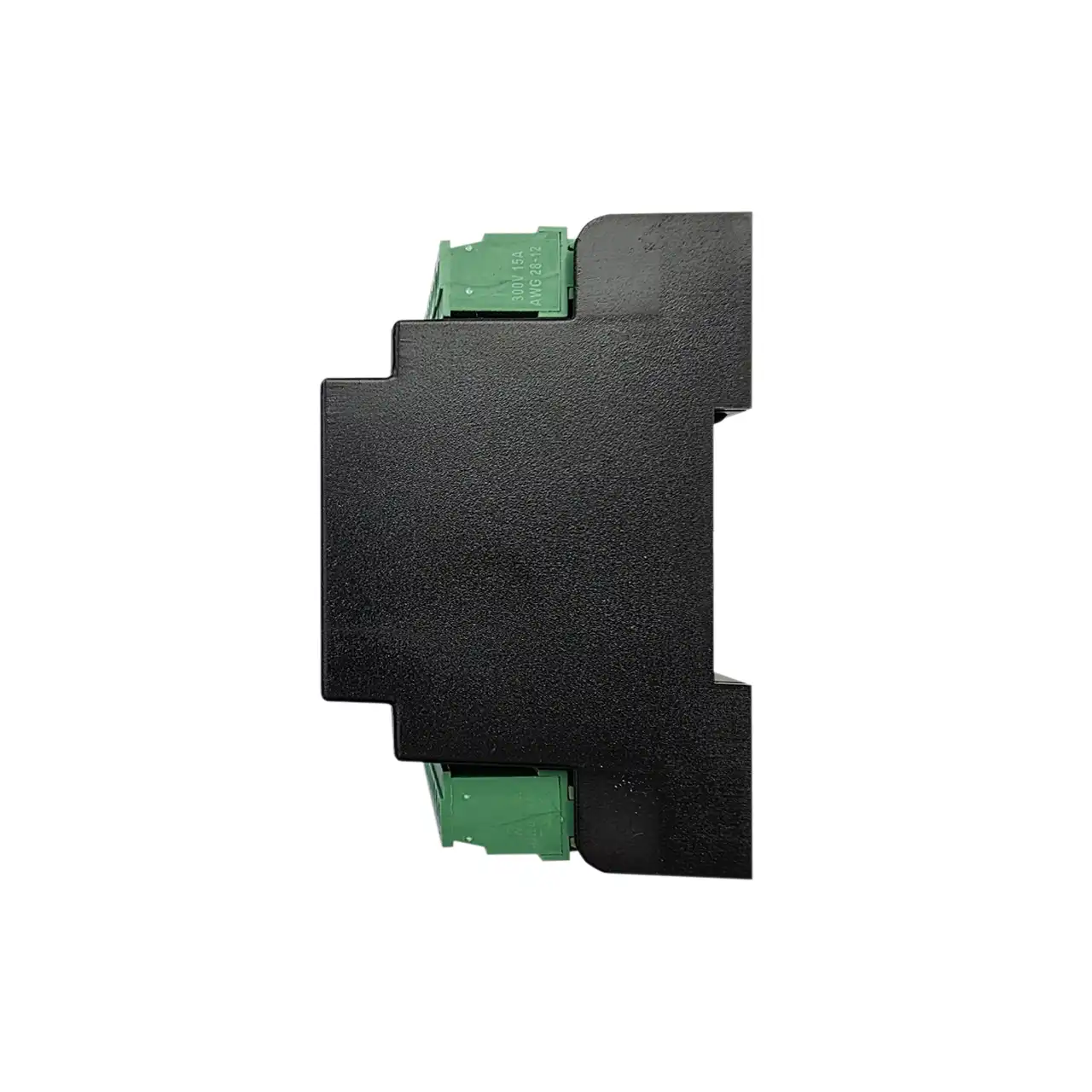

Rechte Seitenansicht des I/O Moduls 7737-1 mit geschlossenem Gehäuseprofil, kompakter Bauform für DIN-Hutschiene und seitlich herausgeführten steckbaren Anschlussklemmen des Feldbusmoduls FBA2DI.4PT/NI.6DO-R.M.S.

I/O Modul 7737-1 | Feldbusmodul mit 2 DI, 4 PT/NI und 6 Relais

Name: I/O Modul 7737-1 | Feldbusmodul mit 2 DI, 4 PT/NI und 6 Relais
Brand: EAP Electric GmbH
SKU: IOMODUL7737-1
Availability: OutOfStock

Artikelnummer: IOMODUL7737-1

I/O Modul 7737-1 – Feldbusmodul mit RS485 für Modbus-RTU / S-Bus, 2 digitalen 24-V-Eingängen, 4 PT-/NI-Eingängen und 6 Relaisausgängen. Mit 8 Status-LEDs eignet sich das Modul ideal für verteilte Systeme in Gebäudeautomation, HLK und Industrie. 24 V DC ±20 %, steckbare Klemmen, DIN-Hutschiene TS35, IP20.

Ab Lager, kurze Lieferzeit, Thekenverkauf Troisdorf.

Technische Highlights

RS485-Feldbusmodul für Modbus-RTU / S-Bus
2 × digitale Eingänge 24 V DC
4 × PT-/NI-Eingänge zur Temperaturerfassung
6 × Relaisausgänge für Schaltaufgaben
8 × Status-LEDs zur schnellen Diagnose
Adresse und Baudrate per DIP-Schalter einstellbar
DIN-Hutschiene TS35, IP20, -10 bis +50 °C

PREISE NACH LOGIN

Nicht vorrätig

ANMELDEN / REGISTRIEREN

Abholung bei esco in Troisdorf:

bitte vorab anrufen, um Verfügbarkeit zu prüfen!

Lieferzeit:

3–5 Werktage bei Lagerware.
Bei "Artikeln auf Bestellung" kann die Lieferzeit abweichen – bitte fragen Sie diese vorab an.

Beschreibung

I/O Modul 7737-1 – Feldbusmodul mit 2 DI, 4 PT/NI und 6 Relais

Das I/O Modul 7737-1 ist ein kompaktes Feldbusmodul für verteilte Automationslösungen in Gebäudeautomation, HLK und Industrie. Der Gerätetyp FBA2DI.4PT/NI.6DO-R.M.S. kommuniziert über RS485 und unterstützt Modbus-RTU sowie S-Bus. Dadurch lässt sich das Modul zentral oder dezentral in bestehende Steuerungsstrukturen integrieren.

Das Feldbusmodul verfügt über 2 digitale Eingänge 24 V DC, zusätzlich über 4 PT-/NI-Eingänge zur Temperaturerfassung sowie über 6 Relaisausgänge für Schaltaufgaben. Damit eignet sich das Modul für Anwendungen, bei denen digitale Signale erfasst, Temperaturwerte verarbeitet und Verbraucher oder Schaltkontakte zuverlässig angesteuert werden sollen.

Die 8 Status-LEDs erleichtern die Diagnose direkt am Gerät. Die Parametrierung erfolgt servicefreundlich über DIP-Schalter für Adresse und Baudrate. Steckbare Klemmen vereinfachen Verdrahtung, Inbetriebnahme und Austausch im Schaltschrank. Das Modul ist für die Montage auf DIN-Hutschiene TS35 ausgelegt und für einen Umgebungstemperaturbereich von -10 bis +50 °C vorgesehen.

Mit 24 V DC ±20 %, IP20 und einer dokumentierten max. Stromaufnahme ohne Kommunikation von 110 mA ist das I/O Modul 7737-1 eine kompakte Lösung für Feldbusanwendungen in der Gebäude- und Anlagentechnik.

Technische Daten

Typ	FBA2DI.4PT/NI.6DO-R.M.S.
Artikelnummer EAP / ESCO	7737-1 / IOMODUL7737-1
Busprotokoll	RS485, Modbus-RTU / S-Bus
Digitale Eingänge	2 × 24 V DC
Analoge Eingänge	4 × PT / NI
Digitale Ausgänge	6 × Relais
Statusanzeige	8 × LED
Versorgung	24 V DC ±20 %
Leerlaufstrom	20 mA
Max. Stromaufnahme ohne Kommunikation	110 mA
Eingang digital	24 V DC, 5 mA
Relaisausgänge	230 V AC / 5 A ohmsche Last, 230 V AC / 0,5 A cos phi 0,4
Klemmen	Steckklemmen bis 2,5 mm²
Montage	DIN-Hutschiene TS35
Gehäuse	45 mm Reiheneinbausystem, 5 TE, 88 × 90 × 58 mm
Schutzart	IP20
Umgebungstemperatur	-10 bis +50 °C
EMV / Normen	EN 61326, CE-konform

Vorteile auf einen Blick

Feldbusmodul für Modbus-RTU und S-Bus
2 digitale 24-V-Eingänge und 4 PT-/NI-Eingänge in einem Gerät
6 Relaisausgänge für sichere Schaltaufgaben
8 Status-LEDs für schnelle Diagnose direkt am Modul
Einfache Einstellung von Adresse und Baudrate per DIP-Schalter
Steckbare Klemmen für schnelle Montage und servicefreundlichen Austausch
Geeignet für zentrale und dezentrale Automationslösungen

Typische Einsatzbereiche

Das Modul eignet sich für Anwendungen in der Gebäudeautomation, HLK, Industrie und allgemeinen Automatisierungstechnik, bei denen digitale Signale und Temperaturwerte erfasst sowie Relaisausgänge für Schaltfunktionen genutzt werden müssen.

Service & Verfügbarkeit

Ab Lager verfügbar, kurze Lieferzeiten und Thekenverkauf in Troisdorf.

DOWNLOADS

Broschüre EAP Feldbusmodule

Herunterladen

Anleitung EAP Feldbusmodule

Herunterladen

Zusätzliche Information

Gewicht	0,15 kg
Größe	52,5 × 90 × 58 cm
Marke	EAP Electric GmbHEAP Electric: kompakte, industriefeste I/O-Module & Modbus-Gateways für eine schnelle, standardkonforme Anbindung von Sensoren/Aktoren an SPS/SCADA in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie – modern im Design, mit kostenlosem Tech-Support und breitem Komponenten-Portfolio.
Betriebstemperatur	-10°C bis +50°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Erweiterungsmodul, Feldbusmodul
