AuCom Softstarter

AuCom Softstarter für den kontrollierten Motoranlauf

Ein Softstarter, auch Sanftanlasser genannt, steuert die Spannung beziehungsweise den Motorstrom während des Anlaufvorgangs. Statt den Drehstrommotor schlagartig mit voller Netzspannung zu starten, erhöht das Gerät die Leistung kontrolliert. Dadurch reduziert der Softstarter hohe Anlaufströme und begrenzt mechanische Belastungen an Motor, Kupplung, Getriebe und Arbeitsmaschine.

Auch der Motorstopp lässt sich je nach Ausführung kontrollieren. Das unterstützt beispielsweise Pumpenanwendungen, bei denen ein abruptes Abschalten Druckstöße in Rohrleitungen verursachen kann. In Förderanlagen verhindert der Sanftanlauf ruckartige Bewegungen von Bändern, Ketten und transportierten Gütern.

Weitere Grundlagen, Einsatzmöglichkeiten sowie die Unterschiede zwischen Softstarter und Frequenzumrichter erklären unsere Experten im Beitrag Was ist ein Sanftanlasser und wie funktioniert er?.

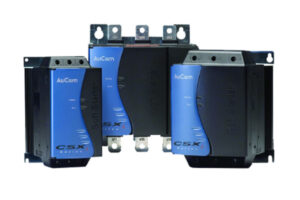

CSXi Serie: Kompakte Softstarter für Standardanwendungen

Die AuCom CSXi Serie deckt einen Strombereich von 18 bis 200 A und Motorleistungen von 7,5 bis 110 kW ab. Sie eignet sich besonders für Anwendungen mit fester Drehzahl, bei denen eine übersichtliche Bedienung, kompakte Abmessungen und ein zuverlässiger Motorschutz gefragt sind. Dazu zählen unter anderem Pumpen, Lüfter, Kompressoren, Förderanlagen und kleinere Maschinenantriebe.

Der CSXi misst und regelt den Motorstrom während des Starts. Über leicht zugängliche Potentiometer stellen Sie unter anderem Stromrampe, Stromgrenze, Motornennstrom, Motorschutzklasse, Sanftstoppzeit und maximal zulässige Startzeit ein. Damit lässt sich der Softstarter ohne komplexe Menüführung an die jeweilige Anwendung anpassen.

Zwei LED-Anzeigen informieren über den Betriebszustand und geben codierte Abschaltmeldungen aus. Die zugehörigen Fehlercodes ermöglichen eine schnelle Diagnose, ohne dass zunächst umfangreiche Menüs durchsucht werden müssen.

Integrierter Bypass für einen effizienten Dauerbetrieb

Die CSXi Softstarter verfügen über einen internen Bypass. Sobald der Motor seine Betriebsdrehzahl erreicht hat, überbrückt dieser die Leistungselektronik. Ein zusätzliches externes Bypass-Schütz ist daher nicht erforderlich. Der elektrische Wirkungsgrad beträgt im laufenden Betrieb bis zu 99,5 Prozent. Im Bypass-Betrieb entstehen keine zusätzlichen Oberschwingungen.

Im Vergleich zum direkten Einschalten des Motors kann der geregelte Sanftanlauf zudem die Verlustleistung während des Startvorgangs deutlich reduzieren. Das verringert die thermische Belastung und schont Motor und angeschlossene Mechanik.

Mit einer Einbautiefe von etwa 165 Millimetern passt der CSXi auch in flache Schaltschränke. Geräte bis 60 A lassen sich abhängig von der Einbausituation auf einer DIN-Schiene oder platzsparend horizontal montieren. Der integrierte Bypass reduziert zusätzlich den Verdrahtungs- und Platzbedarf.

Motorschutz und einfache Anlagenintegration mit dem CSXi

Der integrierte thermische Motorüberlastschutz überwacht kontinuierlich den Motorstrom und berechnet daraus die erwartete Motortemperatur. Erreicht die berechnete Temperatur den festgelegten Abschaltwert, stoppt der CSXi den Motor. Weitere Schutzfunktionen erkennen unter anderem Phasenausfall, falsche Phasenfolge und einen zu langen Startvorgang.

Der thermische Motorüberlastschutz kann den Bedarf an einer zusätzlichen externen Überlastschutzeinrichtung reduzieren. Der erforderliche Kurzschluss-, Leitungs- und Anlagenschutz muss weiterhin entsprechend der jeweiligen Installation ausgelegt werden.

Ein fest zugeordnetes und ein programmierbares Ausgangsrelais erleichtern die Einbindung in eine vollständige Motorsteuerung. Über optionale Kommunikationsmodule lässt sich die CSXi Serie außerdem mit Systemen wie Profinet, Profibus, Modbus TCP, Ethernet/IP oder DeviceNet verbinden.

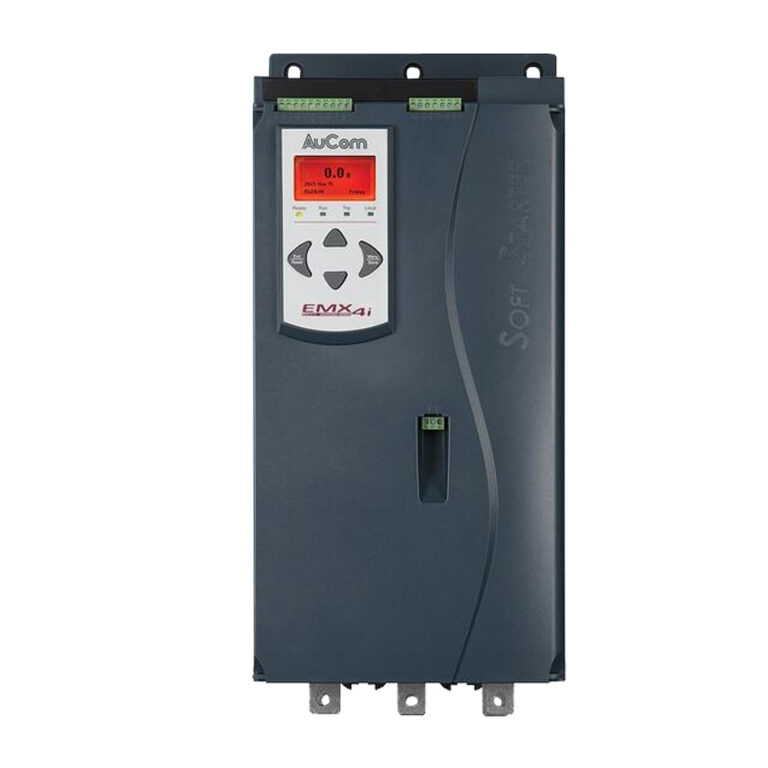

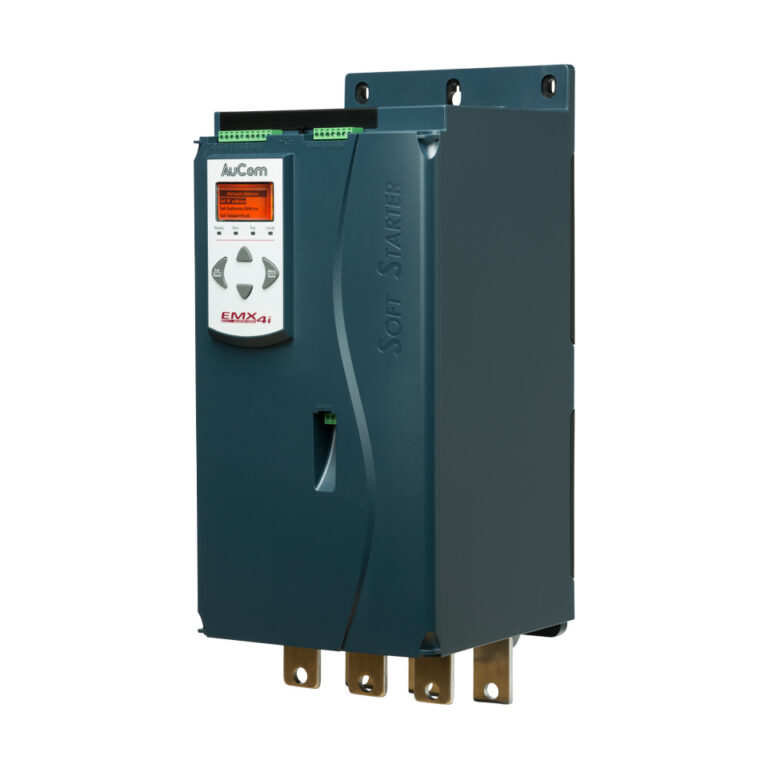

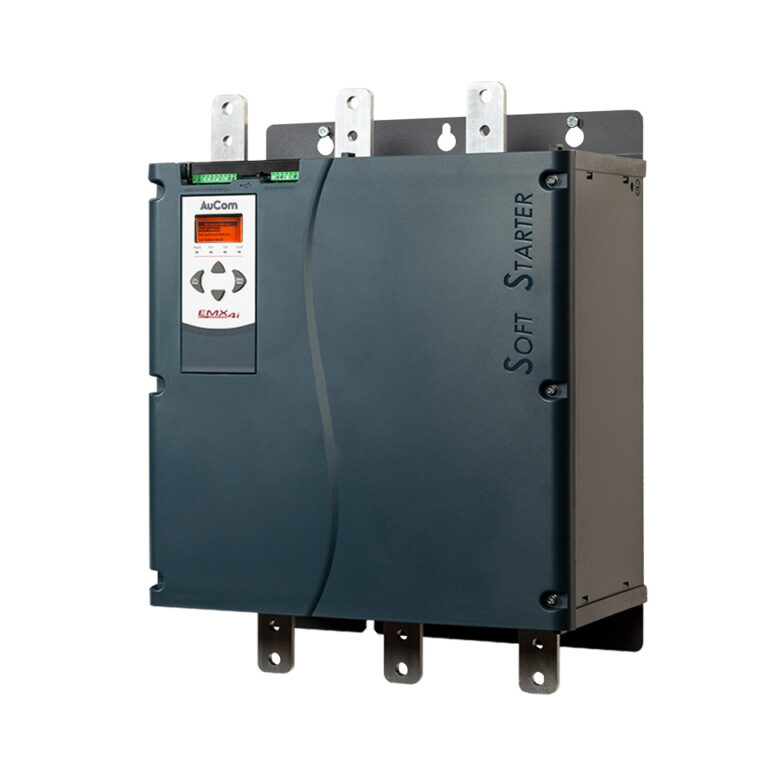

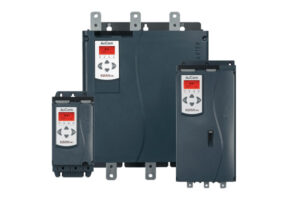

EMX4i Serie: Intelligente Steuerung für anspruchsvolle Antriebe

Die AuCom EMX4i Serie richtet sich an Anwendungen, die einen größeren Leistungsbereich, erweiterte Schutzfunktionen und eine umfassende digitale Bedienung benötigen. Die Modelle decken 24 bis 1.250 A und Motorleistungen von etwa 11 bis 700 kW ab. Verfügbar sind Ausführungen für 200 V bis 440 V, 200 V bis 525 V sowie 380 V bis 690 V. Damit umfasst die Serie typische Softstarter für 400-V-Antriebe ebenso wie Lösungen für leistungsstarke industrielle Netze.

Der EMX4i unterstützt sowohl den klassischen Inline-Anschluss als auch den Inside-Delta-Anschluss. Durch den Inside-Delta-Betrieb kann bei geeigneten Motoren und Anlagen eine kleinere Gerätegröße eingesetzt werden. Die konkrete Auslegung muss jedoch immer anhand der Motor- und Anwendungsdaten erfolgen.

Wie die CSXi Serie nutzt auch der EMX4i einen integrierten Bypass. Im laufenden Betrieb erreicht er einen elektrischen Wirkungsgrad von über 99 Prozent und erzeugt im Bypass-Betrieb keine zusätzlichen Oberschwingungen. Die Geräte sind für den Betrieb mit modernen IE3-Motoren geeignet.

Flexible Start- und Stoppfunktionen des EMX4i

Der EMX4i bietet zahlreiche Möglichkeiten, den Anlauf und Stopp an die Last anzupassen. Dazu gehören Konstantstromstart, Stromrampe, anwendungsadaptive Regelung, Kickstart und zeitgesteuerte Rampen. Für Pumpenanwendungen stehen ein Pumpenreinigungslauf und angepasste Stoppfunktionen zur Verfügung.

Weitere Funktionen wie Freilaufstopp, Sanftbremsen, DC-Bremse und Drehrichtungsumkehr erweitern den Einsatzbereich. Über eine integrierte Uhr und einen Wochenkalender lassen sich Start- und Stoppvorgänge zeitabhängig planen. Fertige Anwendungsprofile und ein Simulationsmodus vereinfachen die Inbetriebnahme und unterstützen die Funktionsprüfung.

Damit eignet sich der EMX4i unter anderem für Pumpenanlagen, Fördertechnik, Kompressoren, Lüfter, Prozessanlagen sowie anspruchsvolle Anwendungen in der Schwerindustrie, Energieversorgung und Rohstoffverarbeitung.

Bedienung, Diagnose und Kommunikation

Das mehrsprachige Klartext-Bedienfeld zeigt Einstellungen, Betriebswerte, Statusmeldungen und Echtzeitgrafiken übersichtlich an. Dadurch können Bediener wichtige Informationen schnell erfassen und Einstellungen nachvollziehbar verändern.

Über die USB-Schnittstelle lassen sich Parametersätze hochladen, sichern und auf weitere Geräte übertragen. Das erleichtert die Inbetriebnahme mehrerer identischer Anlagen und unterstützt die Dokumentation. Eine mobile AuCom-Diagnoselösung stellt zusätzliche Informationen zu Abschaltungen und zum Betriebszustand bereit.

Die optionalen Smart-Karten erweitern den EMX4i um anwendungsspezifische Funktionen. Damit kann der Softstarter neben der Motorsteuerung auch zentrale Aufgaben innerhalb einer Anlage übernehmen. Für die Kommunikation mit SPS- und Leitsystemen stehen unter anderem Profinet, Profibus, Ethernet/IP, Modbus TCP, Modbus RTU und DeviceNet zur Verfügung.

Umfassender Schutz für Motor, Softstarter und Anlage

Der EMX4i überwacht nicht nur den Motor, sondern auch den Softstarter und das angeschlossene System. Zu den Schutzfunktionen gehören Motorüberlast, Überwachung der maximalen Startzeit, Unter- und Überstrom, Unter- und Überspannung, Stromunsymmetrie, Phasenausfall und Motorthermistor.

Ein Nothalt-Eingang sowie anwendungsspezifische Alarm- und Notbetriebsfunktionen erweitern die Betriebsmöglichkeiten. Die PowerThrough-Funktion kann bei einem defekten Thyristor unter definierten Bedingungen einen eingeschränkten Weiterbetrieb ermöglichen. Ob diese Funktion für eine Anlage eingesetzt werden darf, muss anhand der jeweiligen Sicherheits- und Prozessanforderungen geprüft werden.

CSXi oder EMX4i – welcher AuCom Softstarter passt?

Die CSXi Serie eignet sich, wenn Sie einen kompakten und wirtschaftlichen Sanftanlasser mit analoger Einstellung, internem Bypass und integriertem Motorschutz benötigen. Sie bietet eine übersichtliche Lösung für klassische Motoranwendungen bis 200 A.

Die EMX4i Serie empfiehlt sich bei höheren Leistungen oder komplexeren Anforderungen. Sie bietet ein digitales Klartextdisplay, umfangreiche Start- und Stoppfunktionen, erweiterte Diagnosemöglichkeiten, flexible Ein- und Ausgänge sowie eine breite Auswahl an Kommunikationsschnittstellen.

Ein Softstarter ist grundsätzlich die passende Lösung, wenn ein Motor nach dem Start mit fester Drehzahl läuft. Benötigen Sie dagegen eine kontinuierliche Drehzahlregelung während des Betriebs, ist in der Regel ein Frequenzumrichter erforderlich.

Softstarter für Pumpen, Förderanlagen und weitere Anwendungen

Softstarter kommen überall dort zum Einsatz, wo ein direkter Motorstart zu hohe Stromspitzen, mechanische Stöße oder unerwünschte Prozessreaktionen verursachen würde. Bei Pumpen kann ein kontrollierter Sanftstopp Druckstöße und Wasserschläge reduzieren. In Förderanlagen schont der gleichmäßige Anlauf Bänder, Ketten, Kupplungen und das transportierte Material.

Auch bei Lüftern, Kompressoren, Mischern und Maschinen mit hohen Massenträgheiten unterstützt ein korrekt ausgelegter Sanftanlasser einen kontrollierten Hochlauf. Gleichzeitig entlastet er das Versorgungsnetz, weil der Anlaufstrom gegenüber einem direkten Netzstart begrenzt wird.

Auslegung nach Motor, Last und Starthäufigkeit

Die Auswahl eines Softstarters darf nicht ausschließlich nach der Motorleistung erfolgen. Entscheidend sind unter anderem Motornennstrom, benötigter Anlaufstrom, Startzeit, Lastverlauf, Umgebungstemperatur, Einbausituation und Anzahl der Starts.

Die Leistungsangaben im esco Onlineshop beziehen sich auf maximal drei Starts pro Stunde. Bei einer höheren Starthäufigkeit als drei Starts pro Stunde muss der Softstarter überdimensioniert werden. Auch bei langen Hochlaufzeiten, schweren Anläufen oder besonderen Umgebungsbedingungen kann eine größere Ausführung erforderlich sein. Die Shopkategorie berücksichtigt diese Auslegung bereits über entsprechende Leistungs- und Anwendungsfilter.

Persönliche Beratung und Softstarter-Vorführung

Unsere Experten unterstützen Sie dabei, den passenden AuCom Softstarter für Ihre Anwendung auszuwählen. Wir prüfen gemeinsam mit Ihnen die Motordaten, den Lastverlauf, die gewünschte Start- und Stoppfunktion sowie die erforderliche Kommunikation und Schutztechnik.

Auf Wunsch führen wir die Geräte direkt bei Ihnen vor Ort vor. Alternativ erleben Sie die CSXi und EMX4i Softstarter in unserem speziell eingerichteten Vorführraum bei ESCO. Dort zeigen wir Ihnen die Parametrierung, das Verhalten beim Motorstart und die verfügbaren Diagnosefunktionen unter realistischen Bedingungen.

Bei speziellen Anforderungen oder Unsicherheiten zur Dimensionierung helfen unsere Experten persönlich weiter. Rufen Sie uns gerne unter +49 2241 4807-0 an.

AuCom Softstarter im esco Onlineshop kaufen

Im esco Onlineshop finden Sie AuCom Softstarter für unterschiedliche Leistungsbereiche, Netzspannungen und Anwendungen. Wählen Sie zwischen der kompakten CSXi Serie und der leistungsfähigen EMX4i Serie oder lassen Sie sich vor dem Kauf individuell beraten.

Jetzt den passenden AuCom Softstarter kaufen und Drehstrommotoren kontrolliert, zuverlässig und materialschonend starten.

Häufige Fragen zu Softstartern und Sanftanlassern

Sind Softstarter und Sanftanlasser dasselbe?

Ja. Sanftanlasser ist die deutsche Bezeichnung für einen Softstarter. Beide Begriffe beschreiben ein elektronisches Gerät für den kontrollierten Start und – abhängig vom Modell – den kontrollierten Stopp eines Drehstrommotors.

Wie funktioniert ein Softstarter?

Ein Softstarter erhöht die am Motor anliegende Spannung beziehungsweise den Motorstrom während des Starts kontrolliert. Dadurch begrenzt er den Anlaufstrom und reduziert das plötzlich auftretende Drehmoment.

Welche Grenzen hat ein Softstarter?

Ein Softstarter regelt die Drehzahl nicht dauerhaft. Nach dem Start läuft der Motor normalerweise mit seiner durch Netzfrequenz und Motorbauart bestimmten Drehzahl. Bei sehr häufigen oder schweren Starts muss das Gerät außerdem entsprechend größer ausgelegt werden.

Eignet sich ein Softstarter für eine Pumpe?

Ja. Ein Softstarter kann den Anlaufstrom einer Pumpe begrenzen und einen gleichmäßigeren Start ermöglichen. Eine angepasste Stoppfunktion kann zusätzlich Druckstöße in Rohrleitungen reduzieren.
