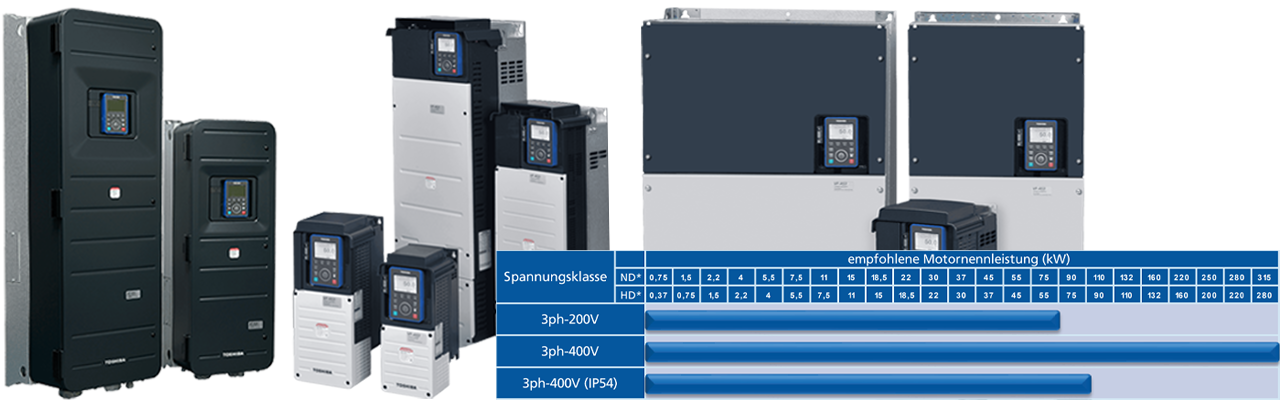

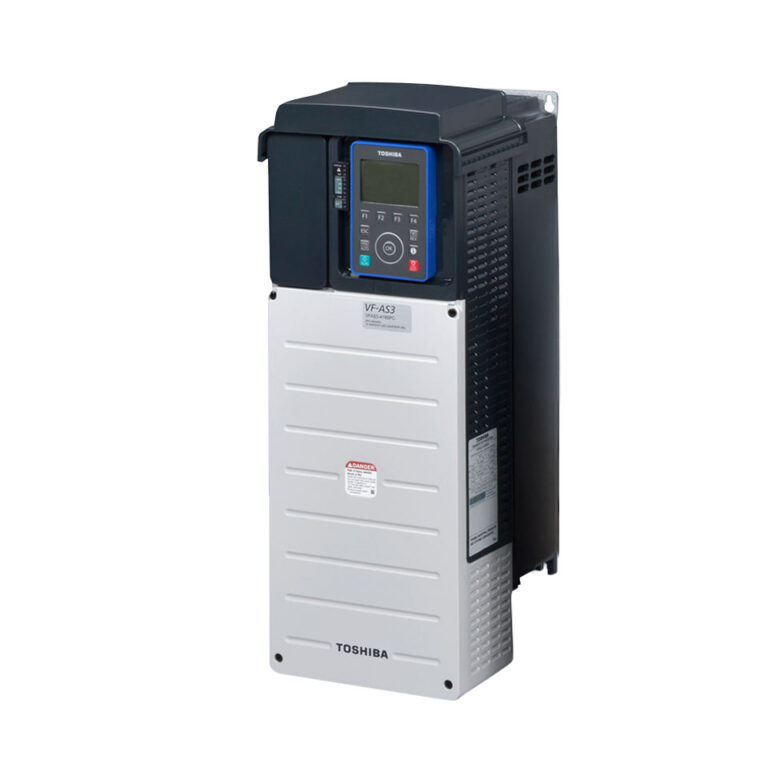

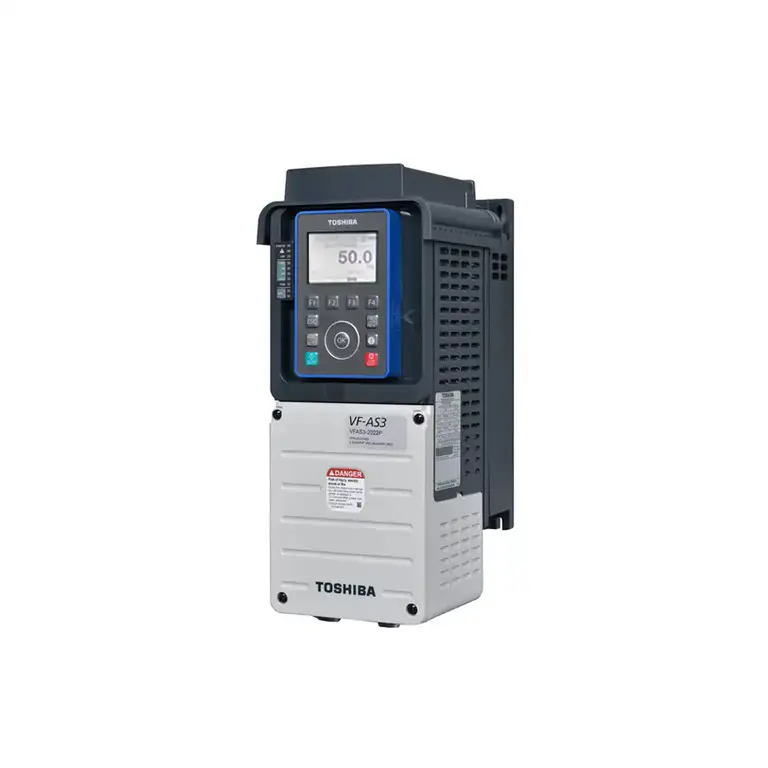

VF-AS3 Serie

Spitzenmodell mit integrierten Innovationen

• Dual DC-Drossel und integriertes EMV-Filter
  Bereits ab Werk erfüllt der VF-AS3 ohne zusätzliche Drosseln die Oberwellen-Norm IEC61000-3-12 (THD ≤ 48 %). Dank des integrierten EMV-Filters (IEC61800-3, Kategorie C2/C3) reduzieren Sie elektromagnetische Störungen und sorgen für einen normgerechten Betrieb.
• Industrie 4.0 / IoT-ready
  Mit zwei Ethernet-Anschlüssen, einem integrierten Web-Server und schnellen Kommunikationsschnittstellen ist der VF-AS3 für moderne Automationskonzepte bestens gerüstet. Daten können in Echtzeit erfasst, analysiert und an Cloud-Services oder andere Netzwerkteilnehmer übermittelt werden.
• Hohe Motorperformance und Energieeffizienz
  Die TOSHIBA Motorsteuerung sorgt für exzellente Dynamik und Drehmomentgenauigkeit. Ob mit oder ohne Drehzahlrückführung – der VF-AS3 steigert die Effizienz, senkt den Energieverbrauch und verlängert den Lebenszyklus Ihrer Anlage.

Zukunftsorientierte Funktionen für verschiedene Branchen

1. Sicherheitsfunktionen
   • Integrierter STO (Safe Torque Off), 2-kanalig gemäß IEC61800-5-2
   • Optionale Funktionen wie SS1, SOS, SS2, SBC, SLS, SDI für erweiterte Sicherheitsanforderungen
2. Integrierte SPS-Funktionen (Logic Sequence)
   • Zeitglieder, Zähler, Ein-/Ausgänge und arithmetische Funktionen direkt im Umrichter nutzen
   • Aufgaben, die sonst eine externe SPS erfordern, können so kostengünstig im VF-AS3 realisiert werden
3. Umfassende Regel- und Steuerungsoptionen
   • Vier PID-Regler (zwei für den Antrieb, zwei zusätzliche für weitere Regelungen)
   • Positionsregelung (Lage): relative und absolute Positionierung per Impulseingang, serieller Schnittstelle oder Parameter
   • Pumpen-Kaskadensteuerung für bis zu zehn Pumpen; Aufteilung seriell, rotierend oder betriebszeitenabhängig
   • Drehmoment- und Zugspannungsregelung für anspruchsvolle Anwendungen
4. Betriebsdatenerfassung und Fehlermanagement
   • Batteriegepufferte Echtzeituhr mit Kalender- und Zeitstempelfunktion
   • QR-Code®-Darstellung bei Fehlermeldungen für schnellen Online-Support
   • Fernwartung und vorausschauende Diagnose über Web-Server

Komfortable Bedienung und flexibles Feldbus-Management

• Grafikfähiges Bedienfeld
  Mit kapazitivem Touch-Wheel und mehrsprachiger Menüführung behalten Sie stets den Überblick. Parameter-Assistenten, anpassbare Dashboards und einstellbarer Kontrast erleichtern die Einrichtung und den täglichen Betrieb.
• Kopier- und Update-Funktion
  Das Bedienfeld dient als Wechseldatenträger, auf dem Sie Parametersätze speichern, übertragen oder via USB am PC auslesen können. Mehrere Parametersätze lassen sich so verwalten.
• Modulare Feldbusschnittstellen
  Optional sind DeviceNet®, PROFIBUS®DP, EtherNet/IP®, PROFINET®, EtherCAT® und CANopen® verfügbar. Damit integrieren Sie den VF-AS3 nahtlos in Ihre bestehende Automationsumgebung.

Robuste Konstruktion und weltweite Standards

• Umweltschutz
  Widerstandsfähigkeit gemäß IEC60721-3-3 (bis 160 kW ND): Staub 3S3 und Chemikalien 3C3
• Flexibilität bei der Montage

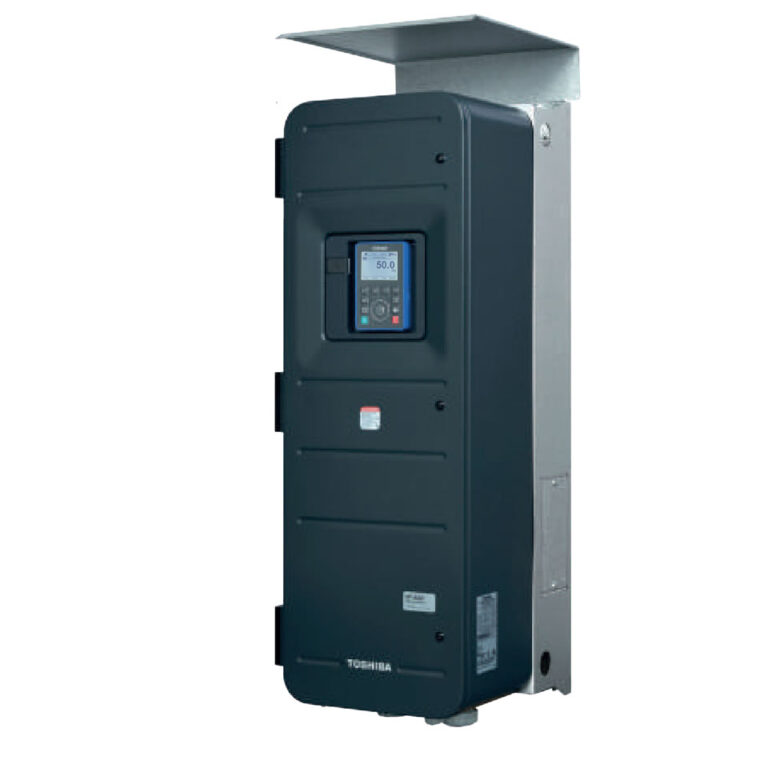

  Je nach Leistungsklasse stehen IP20/00 oder IP54-Ausführungen zur Verfügung
• Zulassungen
  CE, UL, CSA und TÜV-zertifiziert; weltweiter Einsatz ohne Zusatzaufwand

Permanentmagnet-Motoren und patentierte Steuerung

• PM-Motor-Betrieb
  Mit oder ohne Rückführung nutzbar. Die patentierte sensorlose Rotorlageregelung von TOSHIBA erkennt die Rotorposition ohne Gebersystem.
• Servo-Lock-Funktion
  Hohes Stillstandsmoment für präzise und sichere Positionierung, selbst unter Last.

Beratung, Demonstration und weitere TOSHIBA Lösungen

Wenn Ihre Anwendung ein kleineres Leistungsspektrum benötigt, lohnt sich ein Blick auf die VFS15 Serie von TOSHIBA. Beide Reihen zeichnen sich durch hohe Effizienz, robuste Bauweise und zahlreiche integrierte Funktionen aus. Ganz gleich, ob Sie sich für die VF-AS3 oder die VFS15 Serie entscheiden – wir beraten Sie umfassend, führen Ihnen die Geräte gerne in unserem Haus vor und unterstützen Sie bei der optimalen Integration in Ihre Anlage.

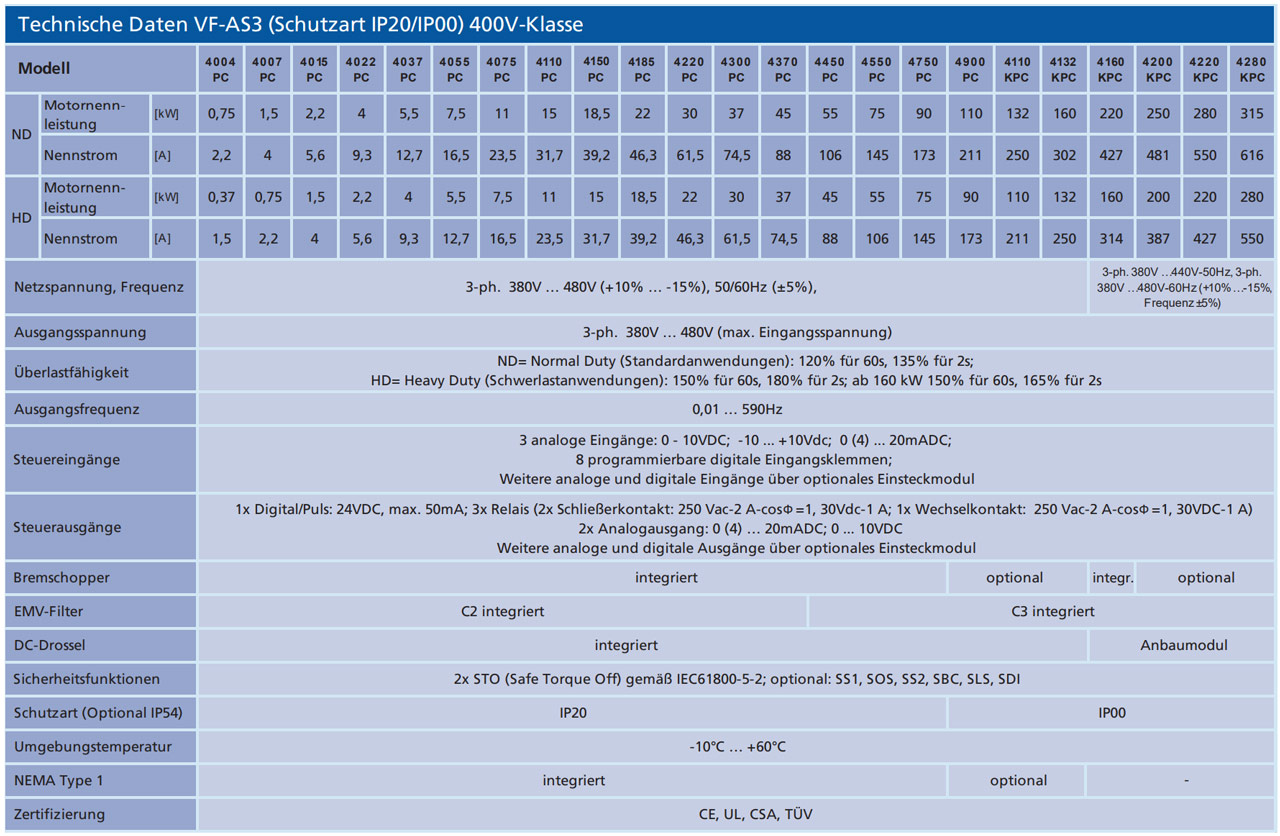

Technische Daten auf einen Blick

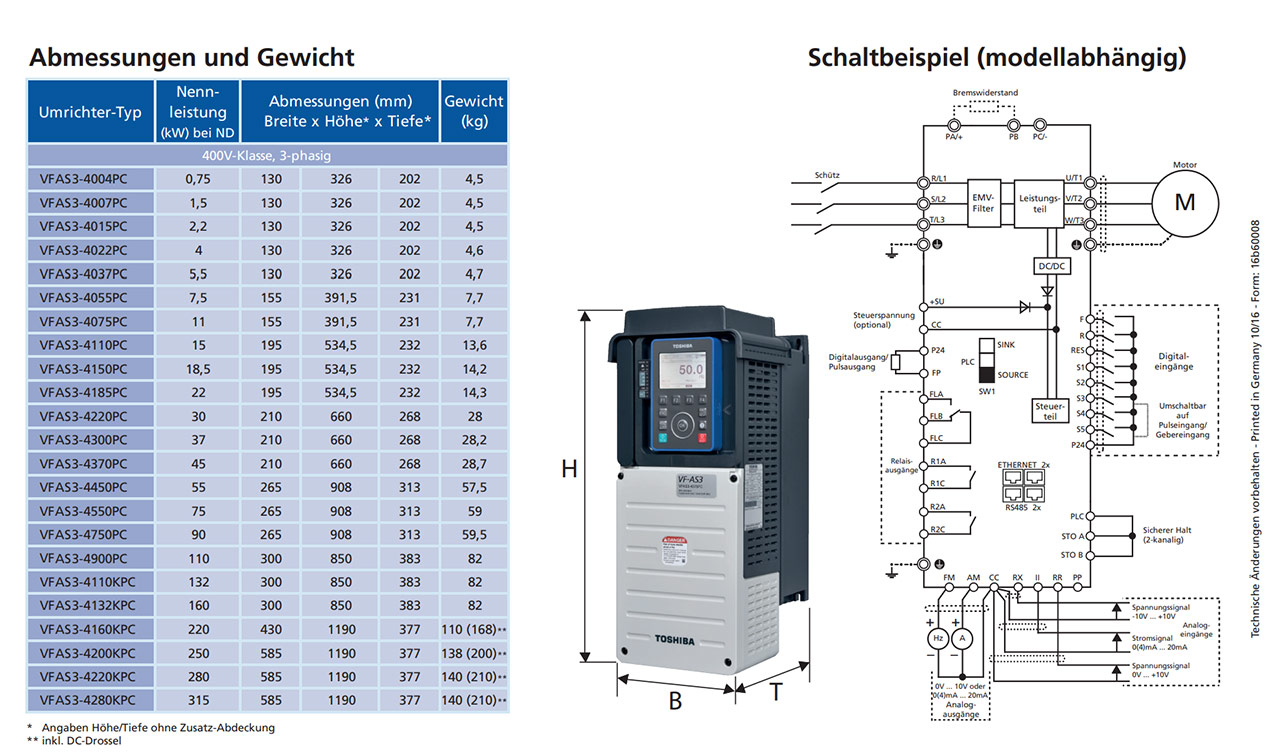

Anschlussdiagramm, Abmessungen & Gewicht
