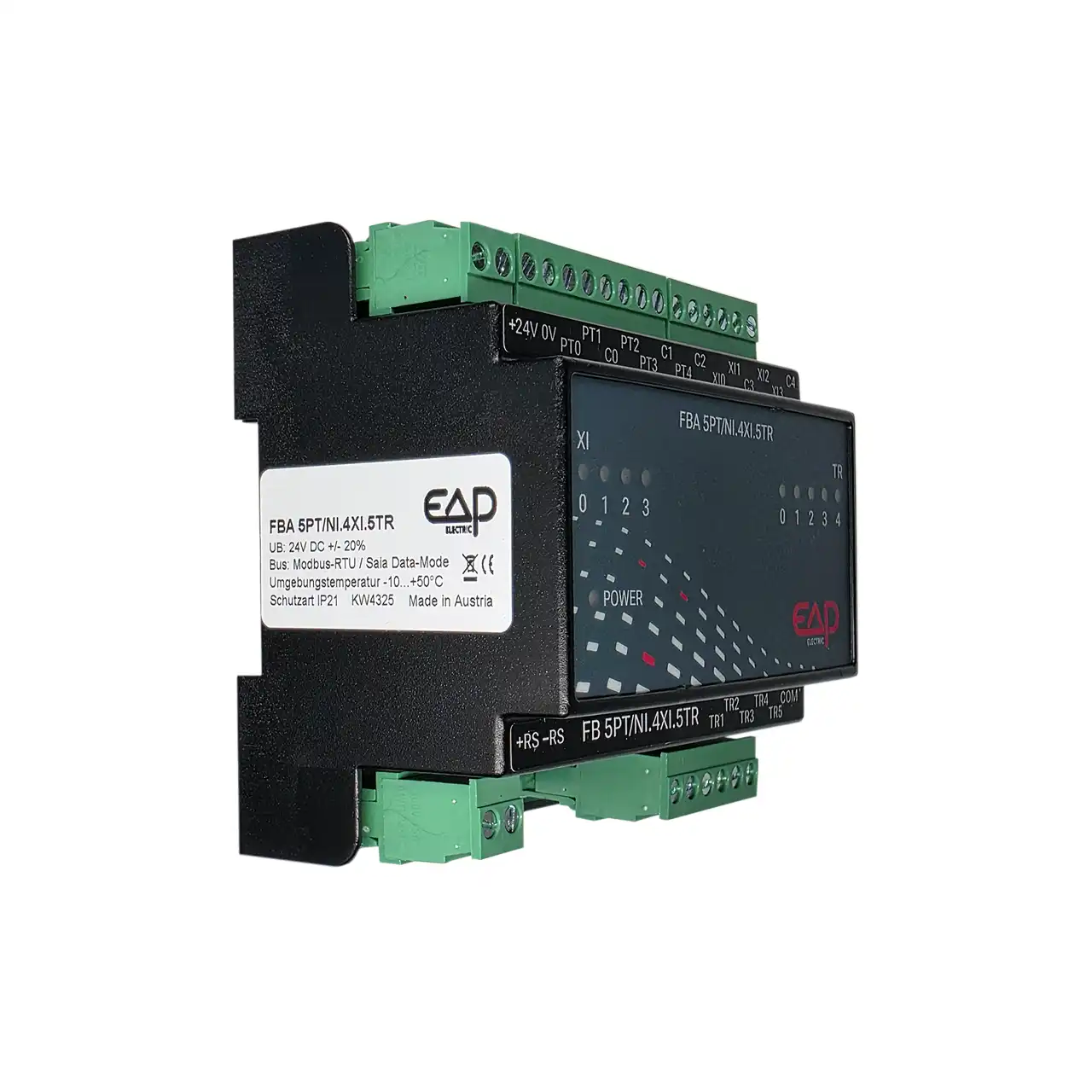

I/O Modul 8605-1 FBA5PT/NI.4XI.5TR.M.S. in ISO-Ansicht als Feldbusmodul für Modbus-RTU und S-Bus mit 5 PT/NI-Eingängen, 4 XI-Universaleingängen und 5 Triac-Ausgängen

Click to enlarge

Seitenansicht des I/O Moduls 8605-1 mit Typenschild FBA5PT/NI.4XI.5TR.M.S. und Gerätekennzeichnung für Feldbusanwendungen

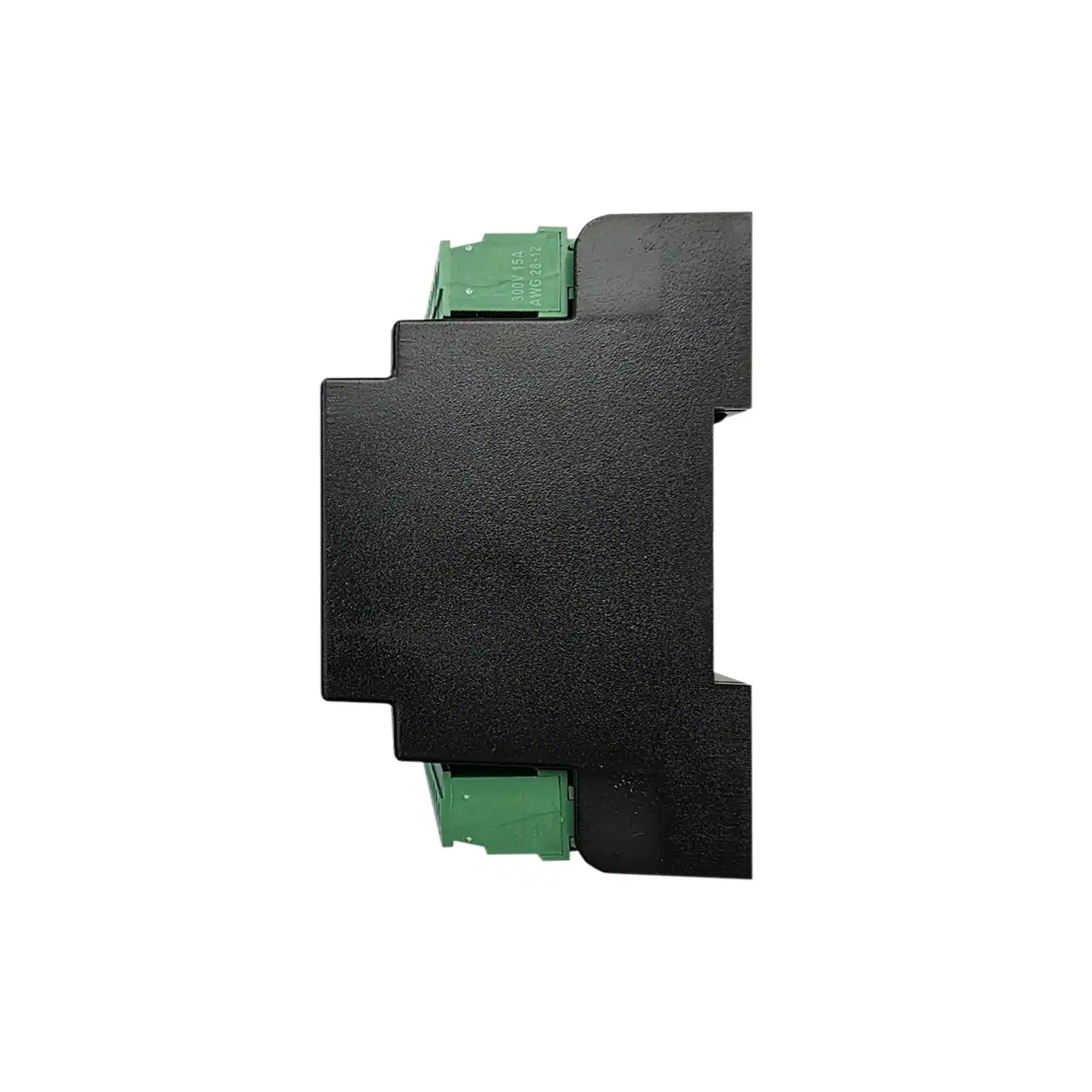

Seitenansicht des I/O Moduls 8605-1 mit kompaktem Reiheneinbaugehäuse für Schaltschrank- und DIN-Hutschienenmontage

I/O Modul 8605-1 | Feldbusmodul mit 5 PT/NI, 4 XI und 5 Triac

Name: I/O Modul 8605-1 | Feldbusmodul mit 5 PT/NI, 4 XI und 5 Triac
Brand: EAP Electric GmbH
SKU: IOMODUL8605-1
Availability: PreOrder

Artikelnummer: IOMODUL8605-1

I/O Modul 8605-1 – Feldbusmodul mit RS485 für Modbus-RTU / S-Bus, 5 PT-/NI-Eingängen, 4 Universaleingängen (XI) und 5 Triac-Ausgängen. Ideal für verteilte Systeme in Gebäudeautomation, HLK und Industrie. 24 V DC ±20 %, steckbare Klemmen, DIN-Hutschiene TS35, IP20.

Ab Lager, kurze Lieferzeit, Thekenverkauf Troisdorf.

Technische Highlights

RS485-Feldbusmodul für Modbus-RTU / S-Bus
5 × PT-/NI-Eingänge zur Temperaturerfassung
4 × XI-Universaleingänge für 24 V, 0–10 V oder 4–20 mA
5 × Triac-Ausgänge, auch PWM-fähig
9 × Status-LEDs zur schnellen Diagnose
Adresse und Baudrate per DIP-Schalter einstellbar
DIN-Hutschiene TS35, IP20, -10 bis +50 °C

PREISE NACH LOGIN

Verfügbar bei Nachbestellung

ANMELDEN / REGISTRIEREN

Abholung bei esco in Troisdorf:

bitte vorab anrufen, um Verfügbarkeit zu prüfen!

Lieferzeit:

3–5 Werktage bei Lagerware.
Bei "Artikeln auf Bestellung" kann die Lieferzeit abweichen – bitte fragen Sie diese vorab an.

Beschreibung

I/O Modul 8605-1 – Feldbusmodul mit 5 PT/NI, 4 XI und 5 Triac

Das I/O Modul 8605-1 ist ein kompaktes Feldbusmodul für verteilte Automationslösungen in Gebäudeautomation, HLK und Industrie. Der Gerätetyp FBA5PT/NI.4XI.5TR.M.S. kommuniziert über RS485 und unterstützt Modbus-RTU sowie S-Bus. Dadurch lässt sich das Modul zentral oder dezentral in bestehende Steuerungsstrukturen integrieren.

Das Feldbusmodul verfügt über 5 PT-/NI-Eingänge zur Temperaturerfassung sowie über 4 XI-Universaleingänge. Diese XI-Eingänge können je nach Anwendung als digitale Eingänge 24 V oder als analoge Eingänge 0–10 V bzw. 4–20 mA genutzt werden. Zusätzlich stehen 5 Triac-Ausgänge zur Verfügung, die laut Katalog auch pulsweitenmoduliert (PWM) in Prozenten betrieben werden können.

Die 9 Status-LEDs erleichtern die Diagnose direkt am Gerät. Die Parametrierung erfolgt servicefreundlich über DIP-Schalter für Adresse und Baudrate. Steckbare Klemmen vereinfachen Verdrahtung, Inbetriebnahme und Austausch im Schaltschrank. Das Modul ist für die Montage auf DIN-Hutschiene TS35 ausgelegt und für einen Umgebungstemperaturbereich von -10 bis +50 °C vorgesehen.

Mit 24 V DC ±20 %, IP20 und einer dokumentierten max. Stromaufnahme ohne Kommunikation von 115 mA ist das I/O Modul 8605-1 eine kompakte Lösung für Feldbusanwendungen in der Gebäude- und Anlagentechnik.

Technische Daten

Typ	FBA5PT/NI.4XI.5TR.M.S.
Artikelnummer EAP / ESCO	8605-1 / IOMODUL8605-1
Busprotokoll	RS485, Modbus-RTU / S-Bus
Analoge Eingänge	5 × PT / NI
Universaleingänge	4 × XI (konfigurierbar als 24 V, 0–10 V oder 4–20 mA)
Digitale Ausgänge	5 × Triac
Statusanzeige	9 × LED
Versorgung	24 V DC ±20 %
Leerlaufstrom	20 mA
Max. Stromaufnahme ohne Kommunikation	115 mA
Eingang digital	24 V DC, 5 mA
Eingang analog	PT100/1000, NI1000, NI1000 TK5000, T1S, 0–10 V, 4–20 mA
Triac-Ausgänge	12–250 V AC, 0,5 A, programmierbar auch als PWM
Klemmen	Steckklemmen bis 2,5 mm²
Montage	DIN-Hutschiene TS35
Gehäuse	45 mm Reiheneinbausystem, 5 TE, 88 × 90 × 58 mm
Schutzart	IP20
Umgebungstemperatur	-10 bis +50 °C
EMV / Normen	EN 61326, CE-konform

Vorteile auf einen Blick

Feldbusmodul für Modbus-RTU und S-Bus
5 PT-/NI-Eingänge und 4 flexibel nutzbare XI-Universaleingänge
5 Triac-Ausgänge für Schalt- oder PWM-Anwendungen
9 Status-LEDs für schnelle Diagnose direkt am Modul
Einfache Einstellung von Adresse und Baudrate per DIP-Schalter
Steckbare Klemmen für schnelle Montage und servicefreundlichen Austausch
Geeignet für zentrale und dezentrale Automationslösungen

Typische Einsatzbereiche

Das Modul eignet sich für Anwendungen in der Gebäudeautomation, HLK, Industrie und allgemeinen Automatisierungstechnik, bei denen Temperaturwerte, digitale Signale und analoge Standardsignale flexibel erfasst und Triac-Ausgänge für Schalt- oder PWM-Funktionen genutzt werden müssen.

Service & Verfügbarkeit

Ab Lager verfügbar, kurze Lieferzeiten und Thekenverkauf in Troisdorf.

DOWNLOADS

Broschüre EAP Feldbusmodule

Herunterladen

Anleitung EAP Feldbusmodule

Herunterladen

Zusätzliche Information

Gewicht	0,15 kg
Größe	52,5 × 90 × 58 cm
Marke	EAP Electric GmbHEAP Electric: kompakte, industriefeste I/O-Module & Modbus-Gateways für eine schnelle, standardkonforme Anbindung von Sensoren/Aktoren an SPS/SCADA in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie – modern im Design, mit kostenlosem Tech-Support und breitem Komponenten-Portfolio.
Betriebstemperatur	-10°C bis +50°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Erweiterungsmodul, Feldbusmodul
