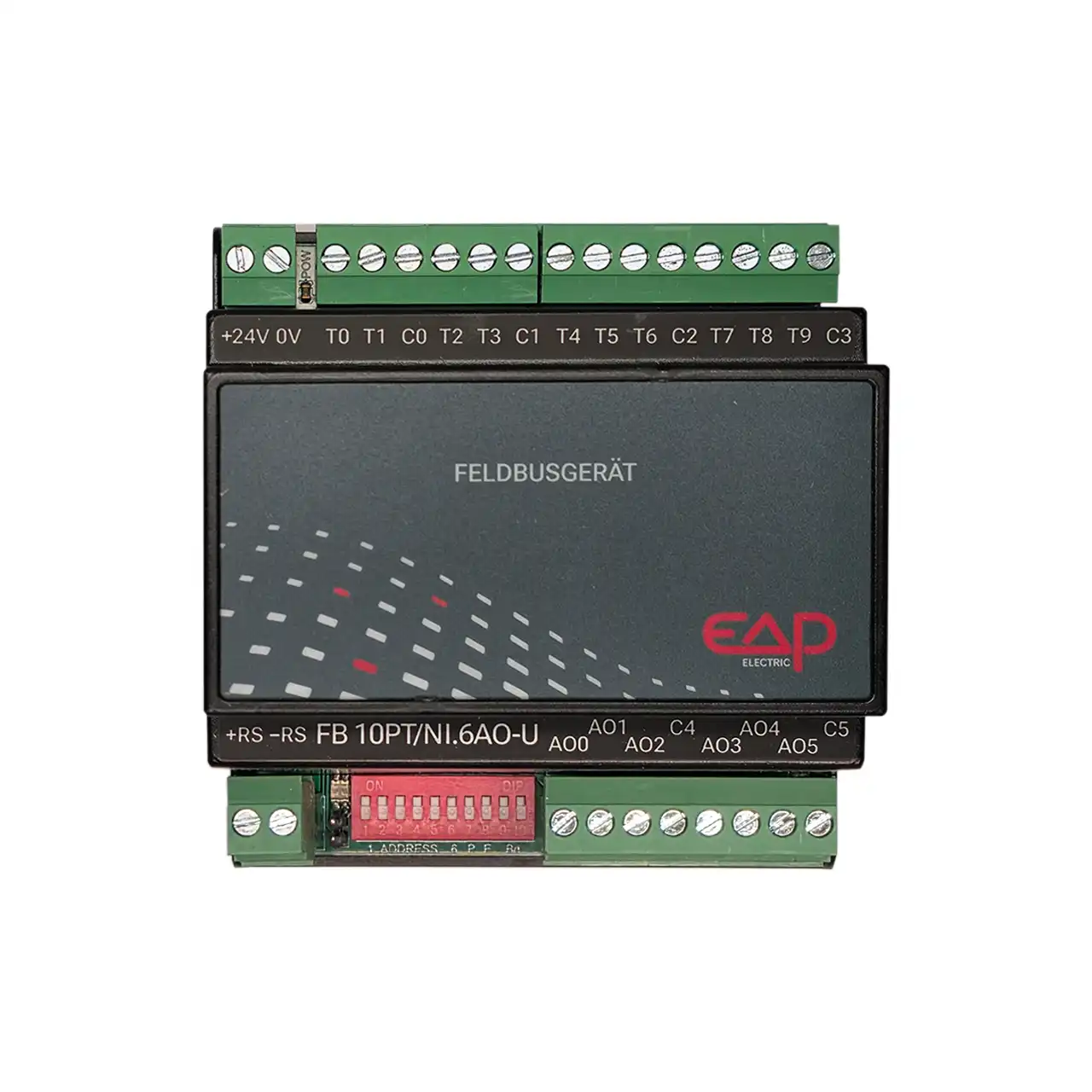

I/O Modul 7741 von EAP Electric, Feldbusmodul FB10PT/NI.6AO-U.M.S. mit 10 PT/NI-Temperatureingängen, 6 Analogausgängen 0–10 V, RS485-Schnittstelle, DIP-Adressschalter und steckbaren Schraubklemmen in Frontansicht für Gebäudeautomation, HLK und Industrie.

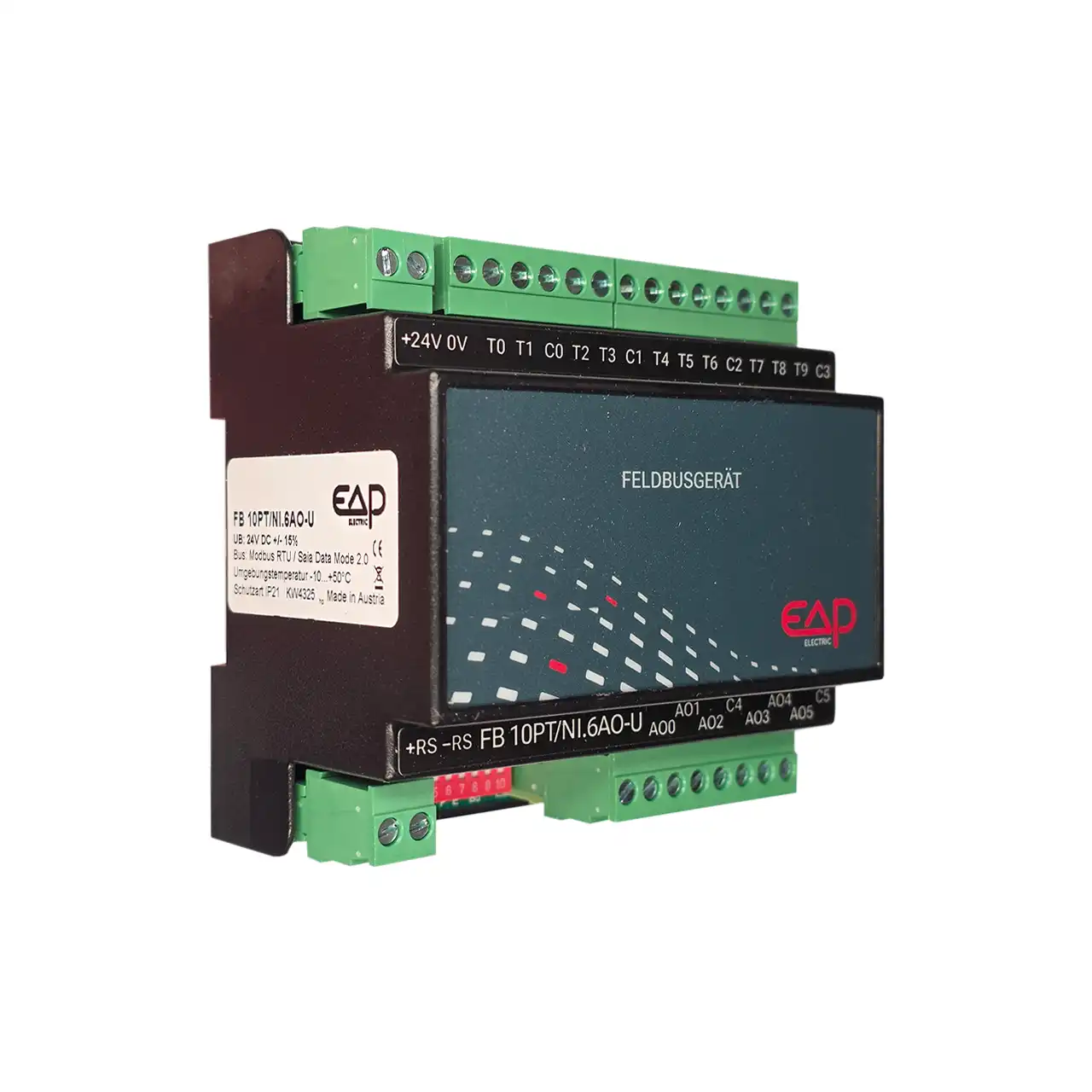

Schrägansicht des I/O Moduls 7741 FB10PT/NI.6AO-U.M.S. von EAP Electric mit robustem Schaltschrankgehäuse, oberer und unterer Anschlussklemme, analoger Ausgangssektion und seitlicher Gehäusekontur für dezentrale Feldbusinstallationen.

Click to enlarge

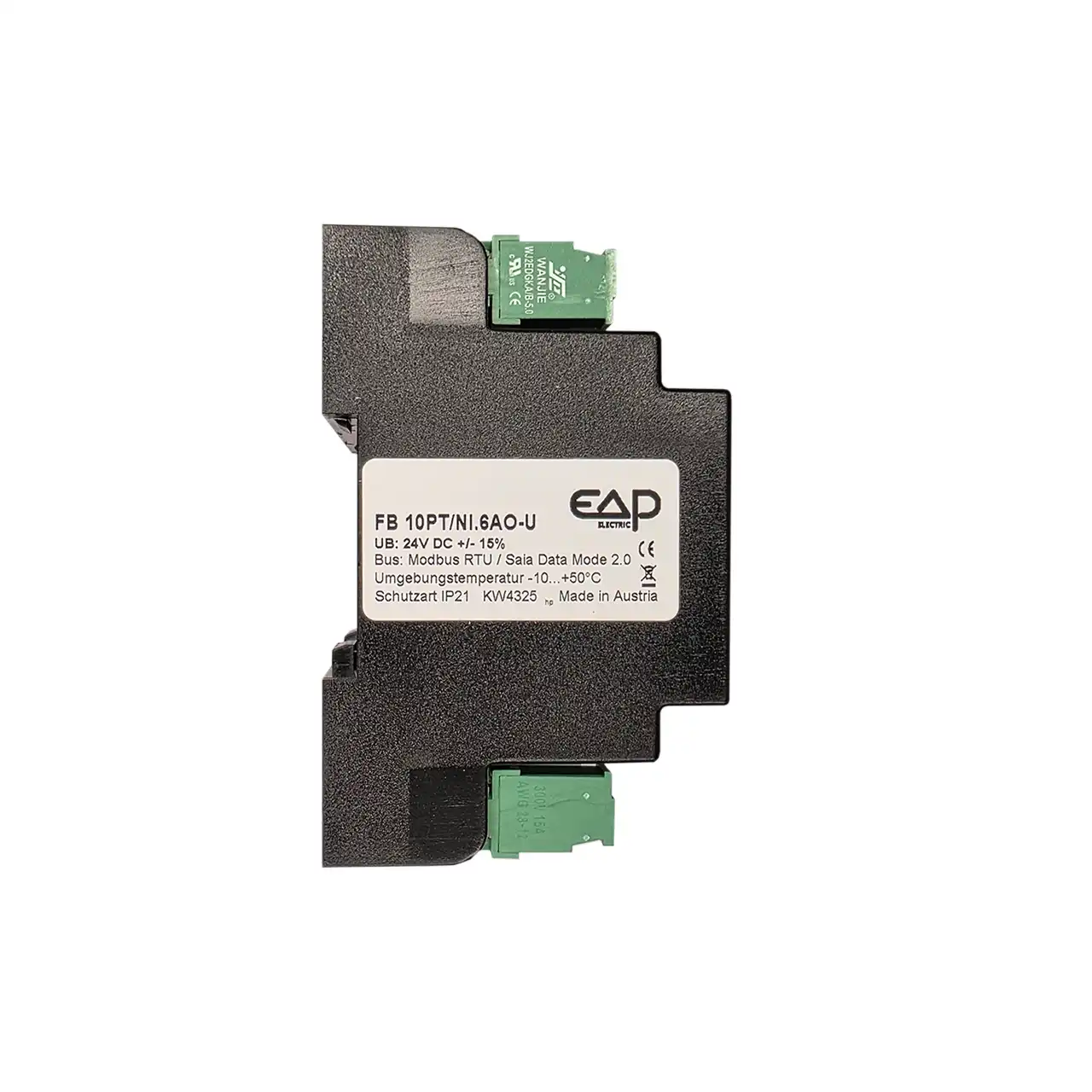

Seitenansicht des EAP Feldbusmoduls FB10PT/NI.6AO-U.M.S. mit Typenschild, 24 V DC Versorgung, RS485-Kommunikation, Modbus-RTU beziehungsweise Saia Data Mode 2.0, Schutzart IP21 und Einsatzbereich im Schaltschrank.

Rechte Gehäuseseite des I/O Moduls 7741 FB10PT/NI.6AO-U.M.S. mit geschlossenem schwarzen Seitenprofil zur Darstellung der kompakten Einbautiefe und der platzsparenden DIN-Hutschienenmontage in Schaltschränken.

I/O Modul 7741 | Feldbusmodul mit 10× PT/NI und 6× 0–10 V (FB10PT/NI.6AO-U.M.S.)

Name: I/O Modul 7741 | Feldbusmodul mit 10× PT/NI und 6× 0–10 V (FB10PT/NI.6AO-U.M.S.)
Brand: EAP Electric GmbH
SKU: IOMODUL7741
Availability: InStock

Artikelnummer: IOMODUL7741

10× PT/NI-Eingang · 6× Analogausgang 0–10 V · RS485 Modbus-RTU / S-Bus · steckbare Klemmen · DIP-Adressierung · Hutschiene TS35, IP20.

Technische Highlights

10× PT/NI-Eingänge zur präzisen Temperaturerfassung in HLK, Gebäudetechnik und Industrie
6× Analogausgänge 0–10 V zur Ansteuerung von Ventilen, Klappen und Stellgliedern
RS485-Schnittstelle für Modbus-RTU und S-Bus in zentralen oder dezentralen Feldbusstrukturen
Zusätzliche Register auf den PT/NI-Eingangsklemmen zum Einlesen alternativer Temperaturwiderstände bis 0…3.300 Ohm
24 V DC Versorgung, max. Stromaufnahme ohne Kommunikation 70 mA
Kompakte Bauform für DIN-Hutschiene TS35, Schutzart IP20, Einsatzbereich −10…+50 °C

182,94 €

3 vorrätig (kann nachbestellt werden)

Abholung bei esco in Troisdorf:

bitte vorab anrufen, um Verfügbarkeit zu prüfen!

Lieferzeit:

3–5 Werktage bei Lagerware.
Bei "Artikeln auf Bestellung" kann die Lieferzeit abweichen – bitte fragen Sie diese vorab an.

Beschreibung

I/O Modul 7741 – Feldbusmodul 10× PT/NI / 6× 0–10 V | FB10PT/NI.6AO-U.M.S.

Anwendung
Das I/O Modul 7741 ist ein Feldbusmodul für den Aufbau verteilter Automationslösungen in Gebäudetechnik, HLK und Industrie. Es erfasst bis zu 10 PT/NI-Temperaturfühler und stellt gleichzeitig 6 analoge Ausgangssignale 0–10 V für Stellventile, Klappenantriebe, Regler oder weitere Aktoren bereit. Die Kommunikation erfolgt über RS485 mit Modbus-RTU bzw. S-Bus, wodurch sich das Modul sowohl für zentrale als auch für dezentrale Feldbusstrukturen eignet.

Technische Daten

Artikelnummer EAP / ESCO	7741 / IOMODUL7741
Gerätetyp	FB10PT/NI.6AO-U.M.S.
Analoge Eingänge	10× PT/NI
Analoge Ausgänge	6× 0–10 V
Digitale Ein-/Ausgänge	keine
Schnittstelle / Busprotokoll	RS485, Modbus-RTU / S-Bus
Versorgungsspannung	24 V DC ±20 %
Leerlaufstrom	20 mA
Max. Stromaufnahme	70 mA ohne Kommunikation
Zusatzfunktion PT/NI	Einlesen alternativer Temperaturwiderstände über zusätzliche Register, 0…3.300 Ohm
Anschluss	steckbare Klemmen
Montage	DIN-Hutschiene TS35
Schutzart	IP20
Umgebungstemperatur	−10…+50 °C
EMV / Normen	EMV nach EN 61326, CE-Konformität
Statusanzeige / Handebene	keine in der Grundversion

Vorteile, die unsere Kunden schätzen

Hohe Eingangsdichte: 10 PT/NI-Eingänge in einem kompakten Feldbusmodul reduzieren Verdrahtungs- und Montageaufwand.
Direkte Signalweitergabe: 6 analoge 0–10-V-Ausgänge ermöglichen die direkte Ansteuerung typischer HLK- und Gebäudeautomationskomponenten.
Flexibel integrierbar: RS485 mit Modbus-RTU / S-Bus erleichtert die Einbindung in bestehende SPS-, DDC- und PC-basierte Systeme.
Praxisgerecht aufgebaut: steckbare Klemmen und DIP-Adressierung vereinfachen Inbetriebnahme, Service und Austausch.
Vielseitige Temperaturerfassung: zusätzliche Register erlauben auch das Einlesen alternativer Temperaturwiderstände bis 3.300 Ohm.

Allgemeine Spezifikationen

Einsatzbereiche	Gebäudeautomation, HLK, Schaltschrankbau, industrielle Feldbusanwendungen
Typische Anwendungen	Temperaturerfassung, Signalwandlung, Ansteuerung von Ventilen, Klappen, Stellgliedern und Reglern
Bauform	kompaktes Reiheneinbaugehäuse für die Schaltschrankmontage

Für wen ist dieses Feldbusmodul geeignet?

Für Elektriker, MSR-Techniker, Integratoren, Planer und Einkäufer, die viele
Temperaturmessstellen erfassen und gleichzeitig mehrere analoge Stellsignale in einem einzigen
RS485-Feldbusmodul zusammenführen möchten.

Warum passt dieses Modul in moderne Automationskonzepte?

Kompakt: viele Temperaturkanäle und 0–10-V-Ausgänge in nur einem Modul
Feldbustauglich: geeignet für Modbus-RTU- und S-Bus-Strukturen
Servicefreundlich: steckbare Klemmen und DIP-Schalter für einfache Adressierung
Praxisnah: optimal für HLK, Gebäudeautomation und industrielle Temperaturregelung

DOWNLOADS

Broschüre EAP Feldbusmodule

Herunterladen

Anleitung EAP Feldbusmodule

Herunterladen

Zusätzliche Information

Gewicht	0,15 kg
Größe	52,5 × 90 × 58 cm
Marke	EAP Electric GmbHEAP Electric: kompakte, industriefeste I/O-Module & Modbus-Gateways für eine schnelle, standardkonforme Anbindung von Sensoren/Aktoren an SPS/SCADA in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie – modern im Design, mit kostenlosem Tech-Support und breitem Komponenten-Portfolio.
Betriebstemperatur	-10°C bis +50°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Erweiterungsmodul, Feldbusmodul
