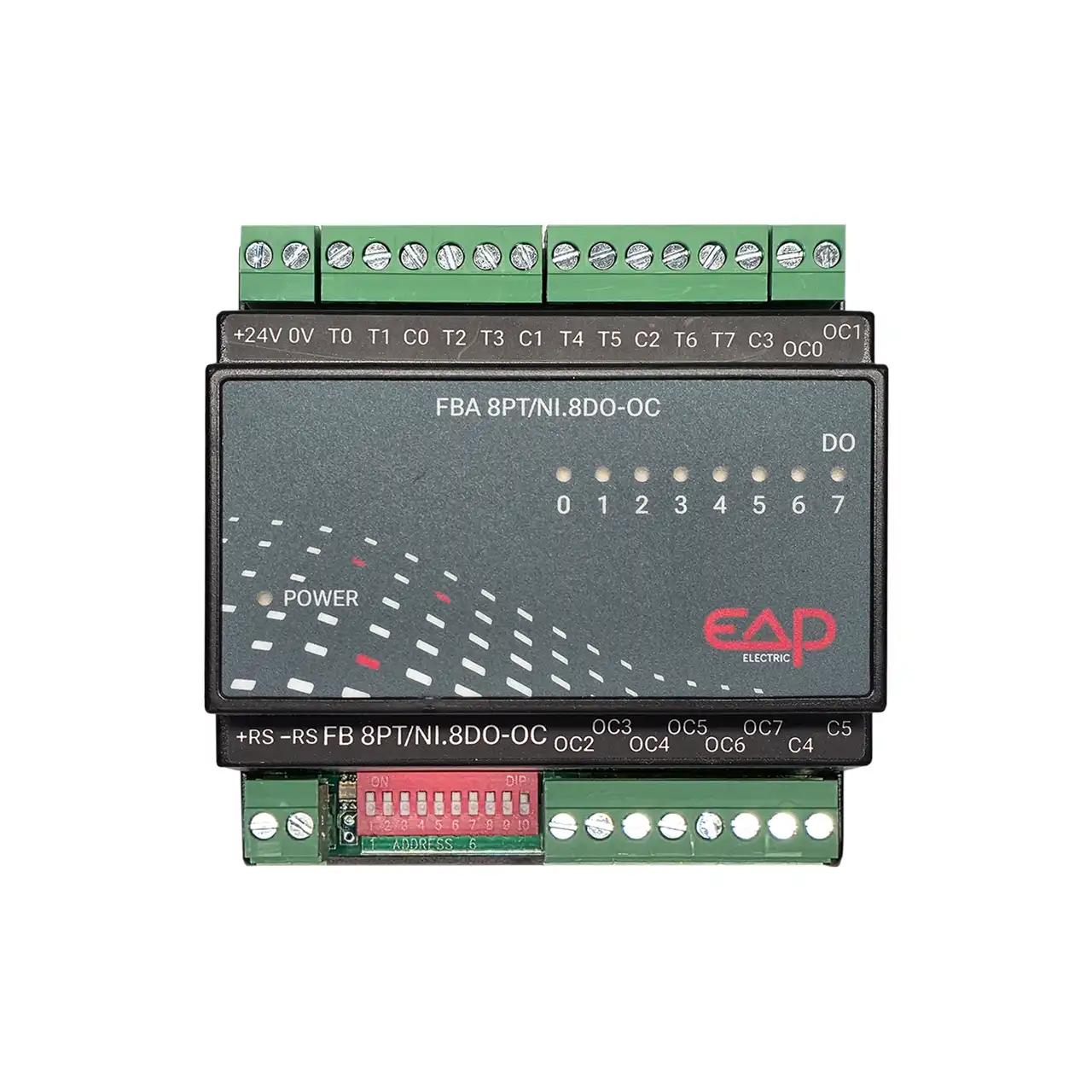

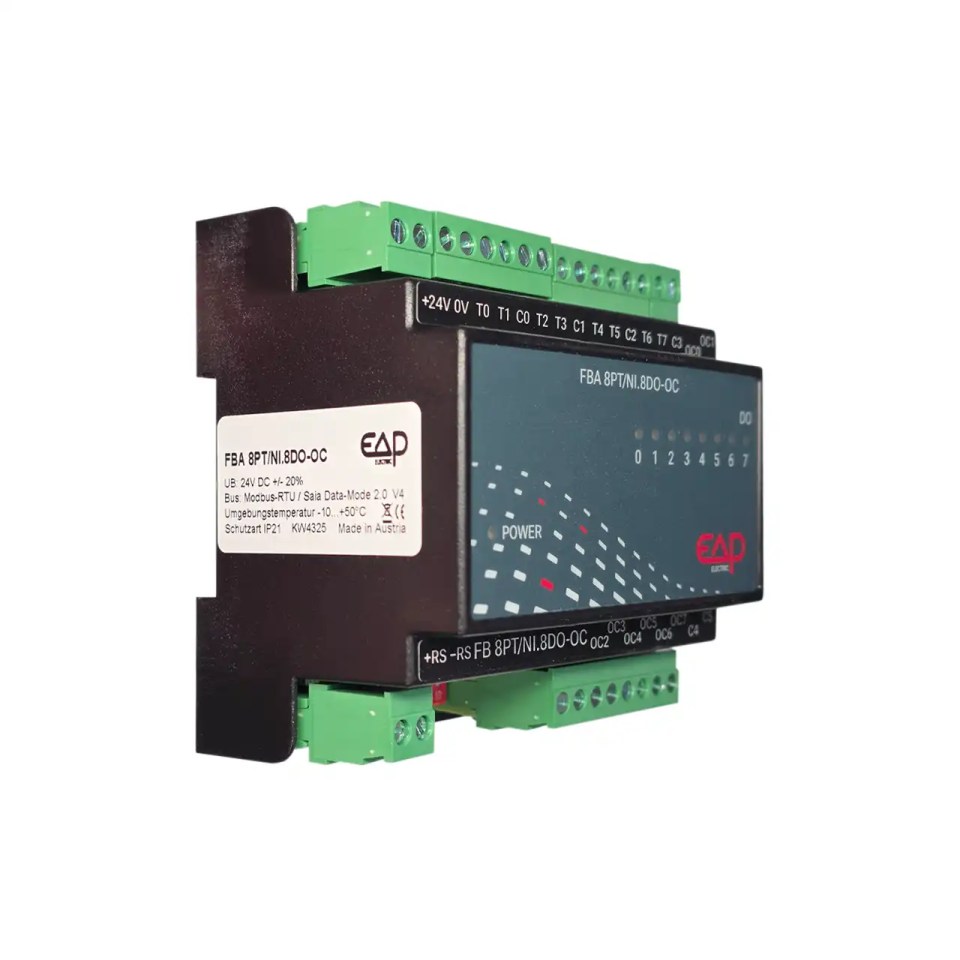

I/O Modul 8534-1 – Feldbusmodul mit 8 PT/NI und 8 Open-Collector-Ausgängen

Das I/O Modul 8534-1 ist ein kompaktes Feldbusmodul für verteilte Automationslösungen in Gebäudeautomation, HLK und Industrie. Der Gerätetyp FBA8PT/NI.8DO-OC.M.S. kommuniziert über RS485 und unterstützt Modbus-RTU sowie S-Bus. Dadurch lässt sich das Modul zentral oder dezentral in bestehende Steuerungsstrukturen integrieren.

Das Feldbusmodul verfügt über 8 PT-/NI-Eingänge zur Erfassung von Temperatur- und Widerstandswerten sowie über 8 digitale Open-Collector-Ausgänge. Die Ausgänge sind laut Katalog als 30 V DC / 0,7 A, kurzschlussfest ausgeführt. Damit eignet sich das Modul für Anwendungen, bei denen Temperaturwerte zuverlässig eingelesen und digitale Lasten oder Steuersignale über Open-Collector-Schnittstellen ausgegeben werden sollen.

Ein zusätzlicher Vorteil besteht darin, dass über zusätzliche Register an den PT-/NI-Eingangsklemmen auch ein alternativer Temperaturwiderstand von 0 bis 3.300 Ohm eingelesen werden kann. Das erweitert die Einsatzmöglichkeiten in der Sensorik und macht das Modul besonders interessant für individuelle Messaufgaben in der Automatisierungstechnik.

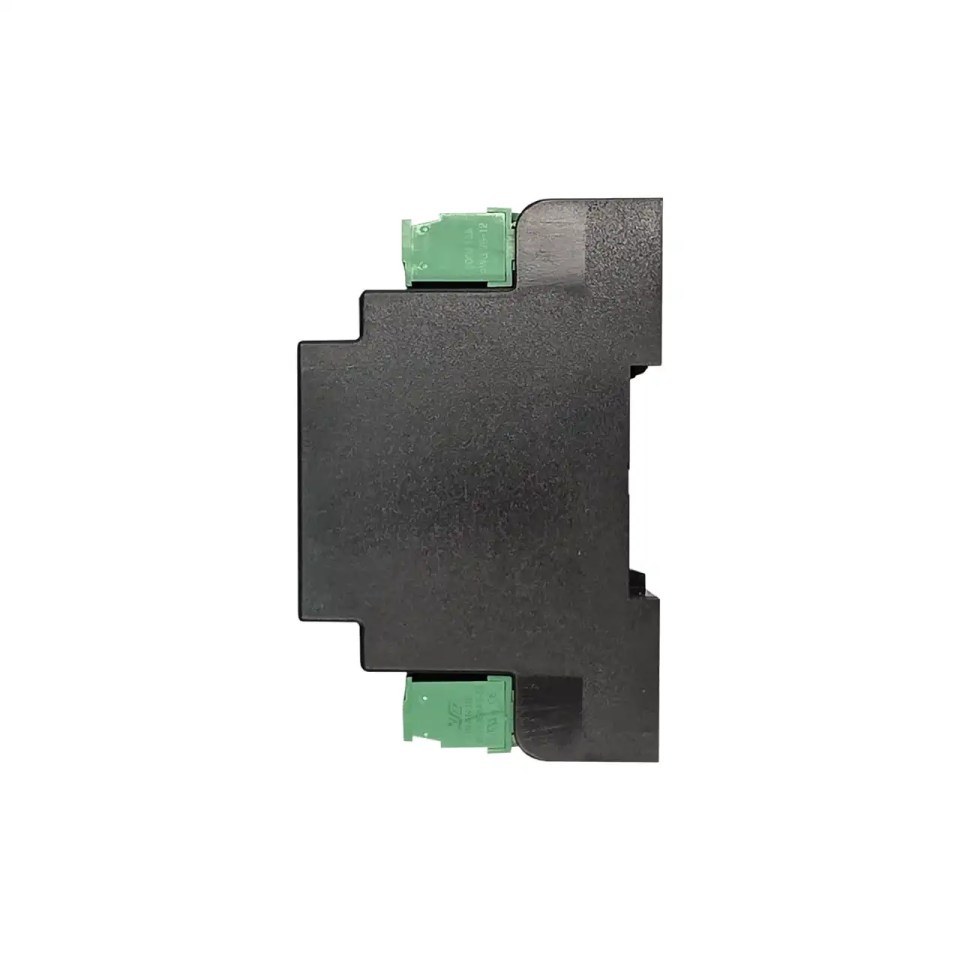

Die Parametrierung erfolgt servicefreundlich über DIP-Schalter für Adresse und Baudrate. Die 8 LED-Statusanzeigen unterstützen die schnelle Diagnose direkt am Gerät. Steckbare Klemmen erleichtern die Verdrahtung und den Austausch im Schaltschrank. Das Modul ist für die Montage auf DIN-Hutschiene TS35 ausgelegt und für einen Umgebungstemperaturbereich von -10 bis +50 °C vorgesehen.

Mit 24 V DC ±20 %, IP20 und einer dokumentierten max. Stromaufnahme ohne Kommunikation von 125 mA ist das I/O Modul 8534-1 eine kompakte Lösung für Feldbusanwendungen mit Temperaturerfassung und digitalen Open-Collector-Ausgängen. Artikelnummer EAP / ESCO: 8534-1 / IOMODUL8534.

Technische Daten

Typische Einsatzbereiche

Das Modul eignet sich für Anwendungen in der Gebäudeautomation, HLK, Industrie und allgemeinen Automatisierungstechnik, bei denen mehrere Temperaturfühler bzw. Widerstandssignale erfasst und digitale Open-Collector-Ausgänge zur Weiterverarbeitung oder Ansteuerung genutzt werden.

Service & Verfügbarkeit

Ab Lager verfügbar, kurze Lieferzeiten und Thekenverkauf in Troisdorf.

Die Produktmerkmale 8 × PT/NI, 8 × OC, 8 LED, Artikelnummer 8534-1, Zusatzregister 0–3.300 Ohm sowie 125 mA max. Stromaufnahme ohne Kommunikation sind im Katalog aufgeführt; die allgemeinen Geräteangaben zu RS485, Modbus-RTU / S-Bus, 24 V DC ±20 %, TS35, IP20 und 88 × 90 × 58 mm stammen aus den technischen Daten der Feldbusreihe.
