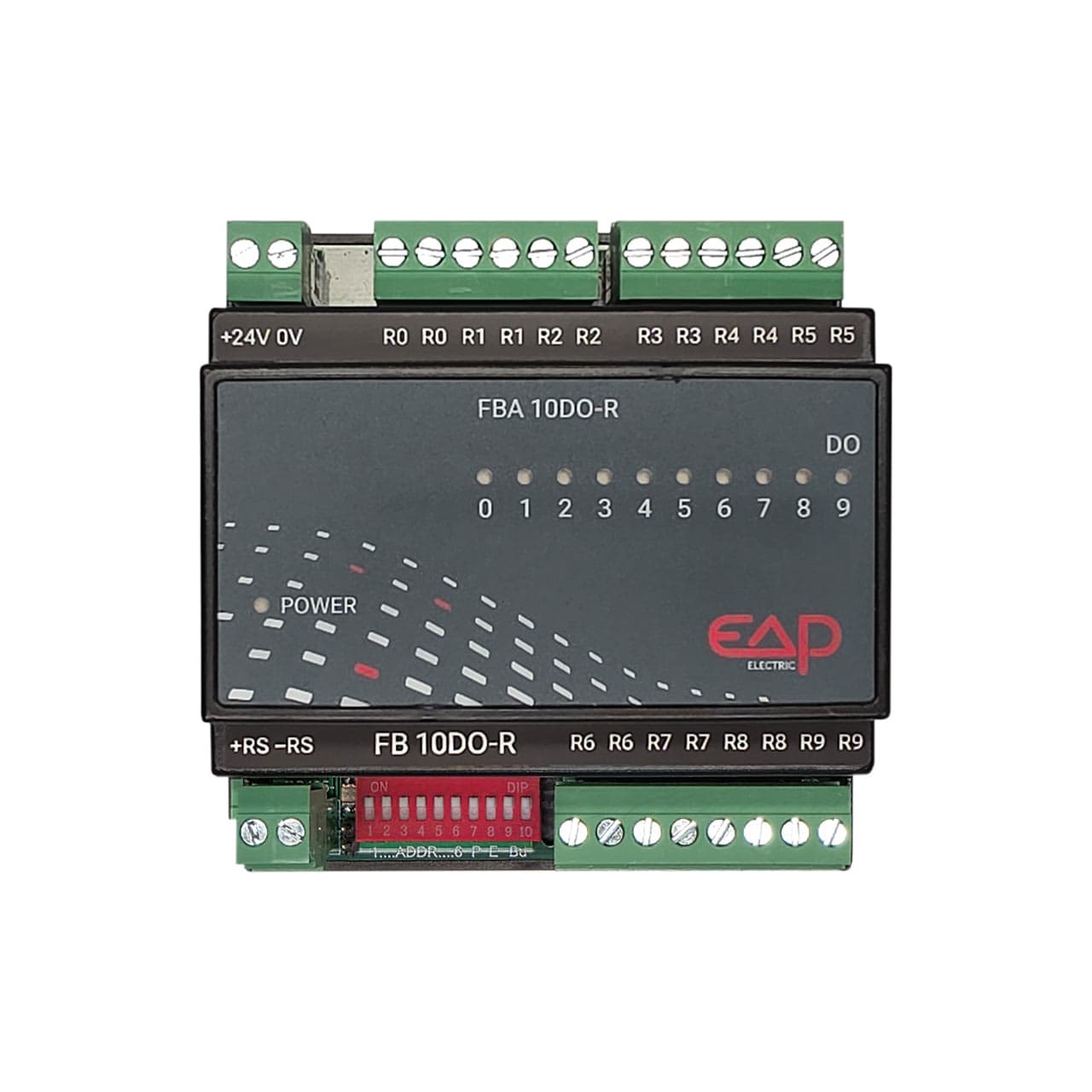

Frontansicht des EAP Feldbusmoduls FBA 10DO-R, Artikelnummer 7740-1, mit zehn digitalen Relaisausgängen, RS485-Schnittstelle für Modbus-RTU und Saia S-Bus, LED-Ausgangsanzeige 0 bis 9, schwarzem Reiheneinbaugehäuse, grünen steckbaren Schraubklemmen und DIP-Schaltern zur Adress- und Baudrateneinstellung.

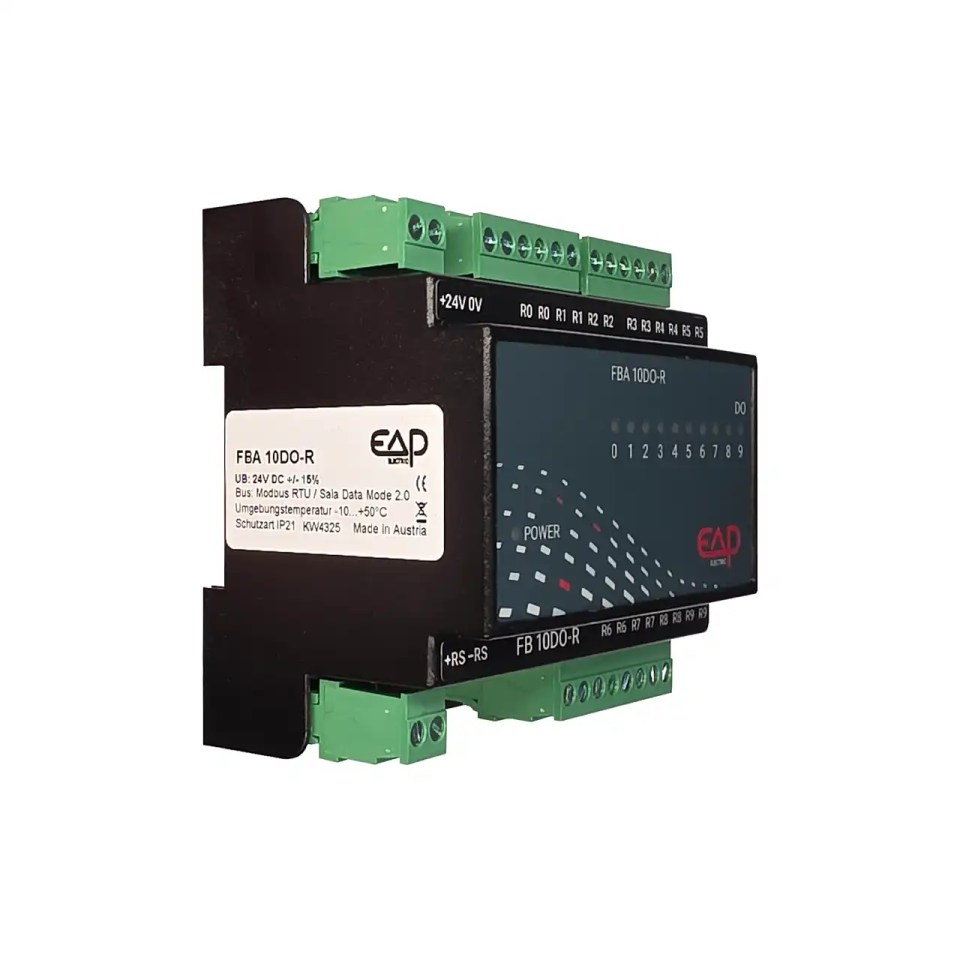

Isometrische Schrägansicht des EAP I/O Moduls FBA 10DO-R, Artikelnummer 7740-1, für DIN-Hutschiene mit seitlichem Typenschild, frontseitiger LED-Diagnose, steckbaren Anschlussklemmen und kompakter Bauform für Schaltschrankinstallationen.

Click to enlarge

Seitliche Typenschildansicht des EAP Feldbusmoduls FBA 10DO-R, Artikelnummer 7740-1, mit Angaben zu 24 V DC Versorgung, RS485, Modbus-RTU, Saia Data Mode 2.0, Temperaturbereich und Schutzart IP21.

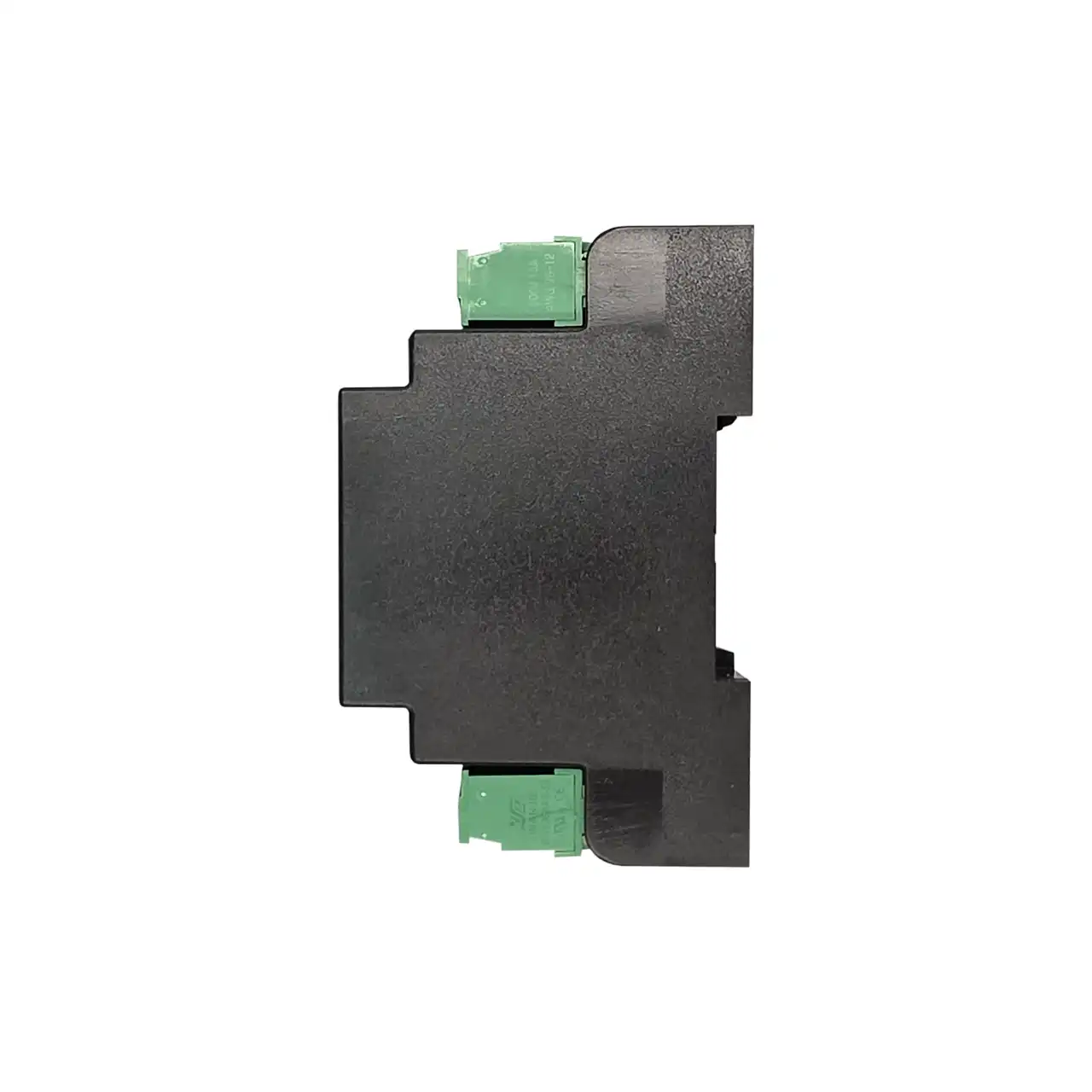

Rechte Seitenansicht des EAP Feldbusmoduls FBA 10DO-R, Artikelnummer 7740-1, mit geschlossenem schwarzem Gehäuse und sichtbaren oberen sowie unteren Steckklemmen für den platzsparenden Schaltschrankaufbau.

I/O Modul 7740-1 – Feldbusmodul mit 10 Relaisausgängen und 10 LED

Name: I/O Modul 7740-1 – Feldbusmodul mit 10 Relaisausgängen und 10 LED
Brand: EAP Electric GmbH
SKU: IOMODUL7740-1
Availability: InStock

Artikelnummer: IOMODUL7740-1

I/O Modul 7740-1 – Feldbusmodul mit RS485 für Modbus-RTU / S-Bus, 10 Relaisausgängen und 10 LED-Statusanzeigen. Ideal für verteilte Schaltaufgaben in Gebäudeautomation, HLK und Industrie. 24 V DC ±20 %, steckbare Klemmen, DIN-Hutschiene TS35, IP20.

Ab Lager, kurze Lieferzeit, Thekenverkauf Troisdorf.

Technische Highlights

RS485-Feldbusmodul für Modbus-RTU / S-Bus
10 × Relaisausgänge für Schaltaufgaben
10 × LED zur klaren Statusanzeige der Ausgänge
Adresse und Baudrate per DIP-Schalter einstellbar
Steckklemmen bis 2,5 mm² für servicefreundliche Verdrahtung
DIN-Hutschiene TS35, IP20, -10 bis +50 °C

PREISE NACH LOGIN

4 vorrätig (kann nachbestellt werden)

ANMELDEN / REGISTRIEREN

Abholung in Troisdorf:

Bitte Verfügbarkeit vorab telefonisch prüfen.

Lieferzeit:

Vorrätig: Versand innerhalb von 24 Stunden.
Nicht vorrätig: Lieferzeit individuell. Gerne prüfen wir diese vorab telefonisch für Sie.

Beschreibung

I/O Modul 7740-1 – Feldbusmodul mit 10 Relaisausgängen und 10 LED

Das I/O Modul 7740-1 ist ein kompaktes Feldbusmodul für verteilte Automationslösungen in Gebäudeautomation, HLK und Industrie. Der Gerätetyp FBA10DO-R.M.S. kommuniziert über RS485 und unterstützt Modbus-RTU sowie S-Bus. Damit lässt sich das Modul zentral oder dezentral in bestehende Steuerungs- und Automationsstrukturen integrieren. :contentReference[oaicite:2]{index=2}

Das Feldbusmodul verfügt über 10 Relaisausgänge und eignet sich damit besonders für zuverlässige Schaltaufgaben in technischen Anlagen. Die 10 integrierten LED-Statusanzeigen ermöglichen eine schnelle und eindeutige Kontrolle der Ausgangszustände direkt am Gerät. Dadurch wird die Inbetriebnahme, Diagnose und Wartung deutlich vereinfacht.

Die Parametrierung erfolgt servicefreundlich über DIP-Schalter für Adresse und Baudrate. Steckklemmen bis 2,5 mm² erleichtern die Verdrahtung und den Austausch im Schaltschrank. Das Modul ist für die Montage auf DIN-Hutschiene TS35 ausgelegt und für einen Umgebungstemperaturbereich von -10 bis +50 °C vorgesehen.

Mit 24 V DC ±20 %, IP20 und einer dokumentierten max. Stromaufnahme ohne Kommunikation von 130 mA ist das I/O Modul 7740-1 eine kompakte Lösung für Feldbusanwendungen, bei denen mehrere Relaisausgänge sicher und übersichtlich angesteuert werden sollen.

Technische Daten

Typ	FBA10DO-R.M.S.
Artikelnummer EAP / ESCO	7740-1 / IOMODUL7740-1
Busprotokoll	RS485, Modbus-RTU / S-Bus
Digitale Ausgänge	10 × Relais
Statusanzeige	10 LED
Versorgung	24 V DC ±20 %
Leerlaufstrom	20 mA
Max. Stromaufnahme ohne Kommunikation	130 mA
Montage	DIN-Hutschiene TS35
Gehäuse	45 mm Reiheneinbausystem, 5 TE, 88 × 90 × 58 mm
Klemmen	Steckklemmen bis 2,5 mm²
Schutzart	IP20
Umgebungstemperatur	-10 bis +50 °C
EMV / Normen	EN 61326, CE-konform

Typische Einsatzbereiche

Das Modul eignet sich für Anwendungen in der Gebäudeautomation, HLK, Industrie und allgemeinen Automatisierungstechnik, bei denen mehrere Verbraucher, Signale oder Schaltfunktionen über Relaisausgänge zuverlässig angesteuert werden müssen. :contentReference[oaicite:6]{index=6}

Service & Verfügbarkeit

Ab Lager verfügbar, kurze Lieferzeiten und Thekenverkauf in Troisdorf.

DOWNLOADS

Broschüre EAP Feldbusmodule

Herunterladen

Anleitung EAP Feldbusmodule

Herunterladen

Zusätzliche Information

Gewicht	0,15 kg
Maße	52,5 × 90 × 58 cm
Marke	EAP Electric GmbHEAP Electric: kompakte, industriefeste I/O-Module & Modbus-Gateways für eine schnelle, standardkonforme Anbindung von Sensoren/Aktoren an SPS/SCADA in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie – modern im Design, mit kostenlosem Tech-Support und breitem Komponenten-Portfolio.
Betriebstemperatur	-10°C bis +50°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Erweiterungsmodul, Feldbusmodul
