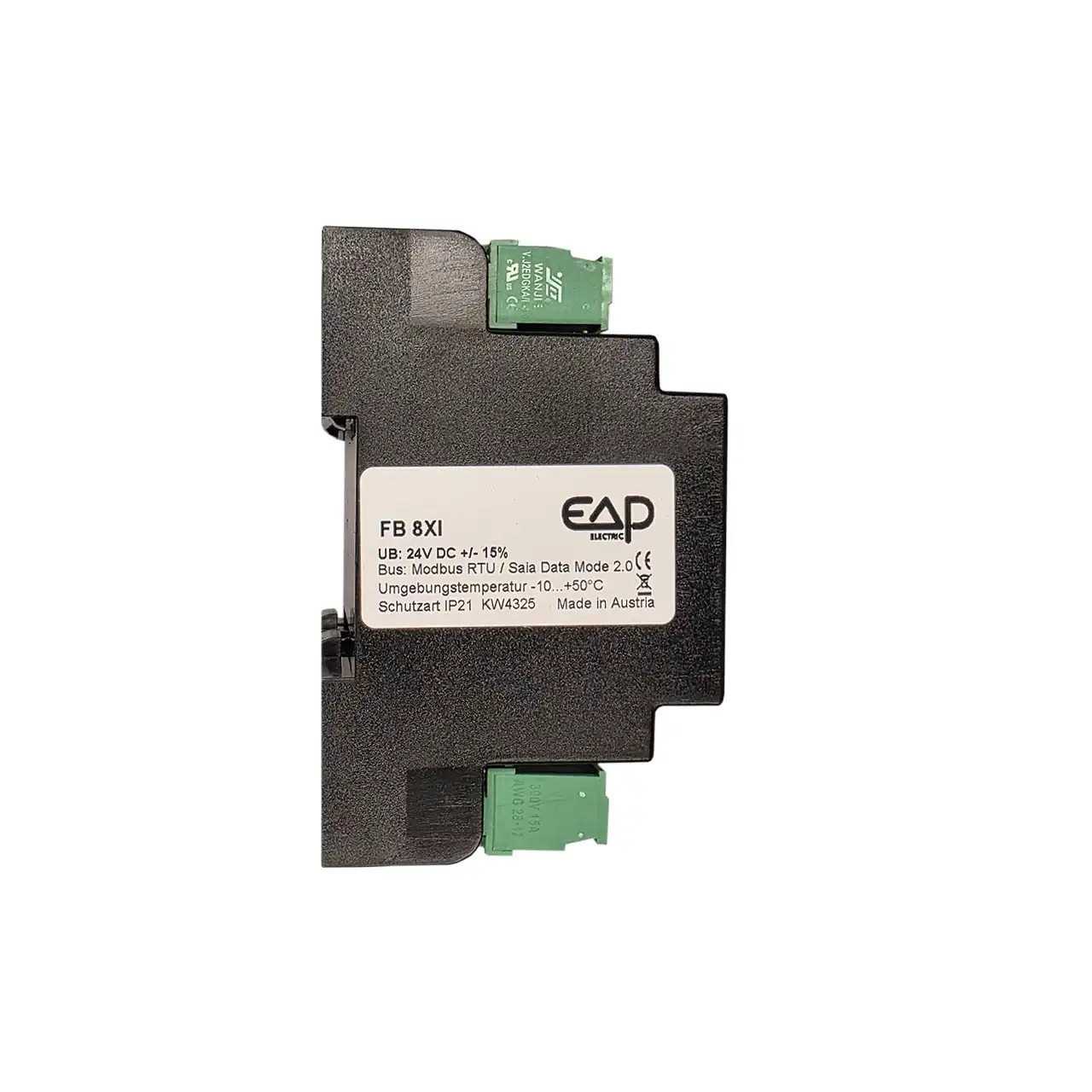

Rechte Seitenansicht des EAP I/O Moduls 8870 mit Typenschild und technischer Gerätekennzeichnung, ESCO Art.-Nr. IOMODUL8870.

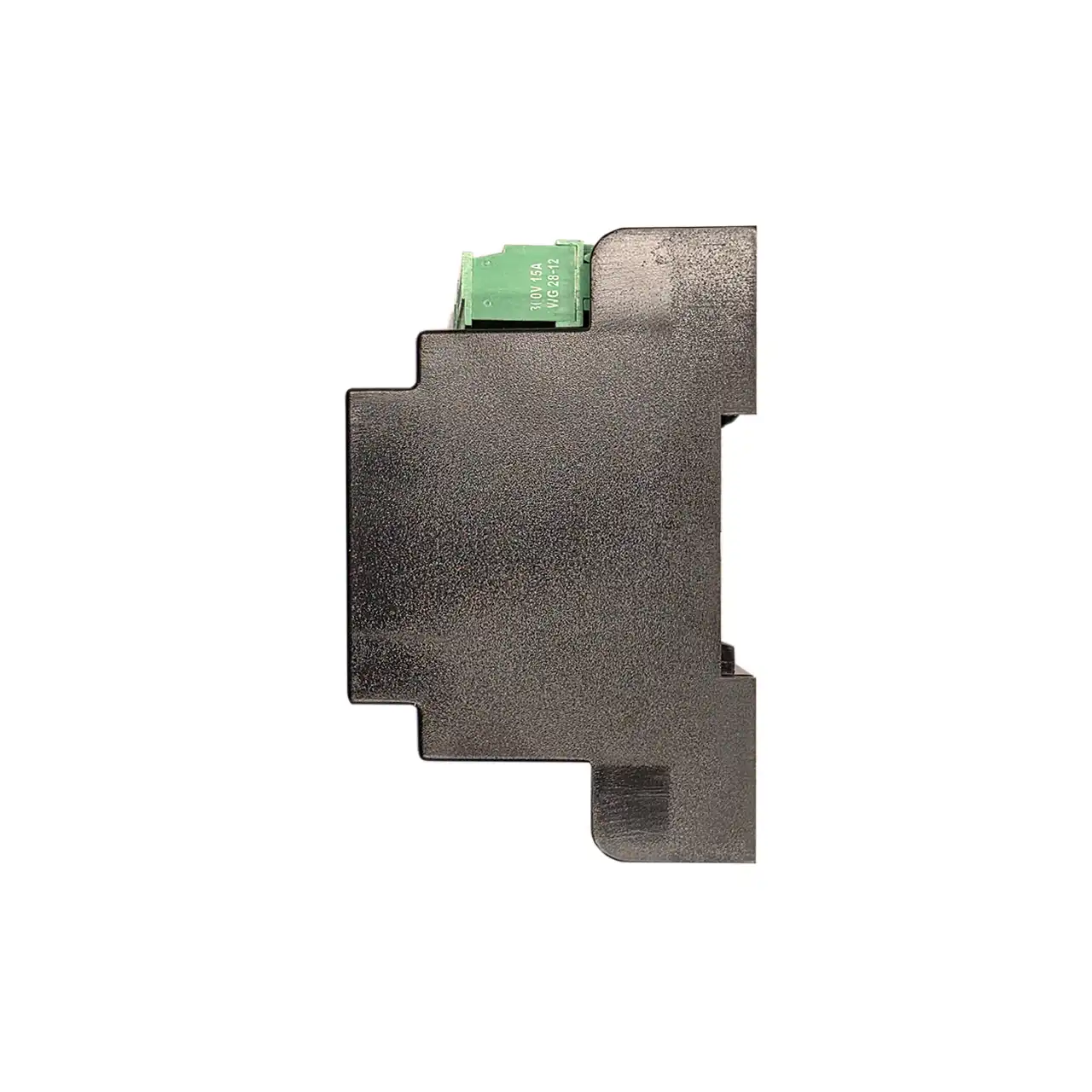

Linke Seitenansicht des EAP I/O Moduls 8870 mit kompaktem schwarzem Gehäuseprofil für die Hutschienenmontage, ESCO Art.-Nr. IOMODUL8870.

I/O Modul 8870 | Feldbusmodul FB8XI für Modbus / S-Bus

Name: I/O Modul 8870 | Feldbusmodul FB8XI für Modbus / S-Bus
Brand: EAP Electric GmbH
SKU: IOMODUL8870
Availability: InStock

Artikelnummer: IOMODUL8870

I/O Modul 8870 – Feldbusmodul mit RS485 für Modbus-RTU / S-Bus und 8 XI-Universaleingängen. Die XI3-Eingänge sind für PT/NI, T1S oder 0–10 V konfigurierbar. Ideal für verteilte Systeme in Gebäudeautomation, HLK und Industrie. 24 V DC ±20 %, steckbare Klemmen, DIN-Hutschiene TS35, IP20.

Ab Lager, kurze Lieferzeit, Thekenverkauf Troisdorf.

Technische Highlights

RS485-Feldbusmodul für Modbus-RTU / S-Bus
8 × XI3-Universaleingänge
Konfigurierbar für PT/NI, T1S oder 0–10 V
Ideal für flexible Sensor- und Signalschnittstellen
Adresse und Baudrate per DIP-Schalter einstellbar
DIN-Hutschiene TS35, IP20, -10 bis +50 °C

188,83 €

6 vorrätig (kann nachbestellt werden)

Abholung in Troisdorf:

Bitte Verfügbarkeit vorab telefonisch prüfen.

Lieferzeit:

Vorrätig: Versand innerhalb von 24 Stunden.
Nicht vorrätig: Lieferzeit individuell. Gerne prüfen wir diese vorab telefonisch für Sie.

Beschreibung

I/O Modul 8870 – Feldbusmodul mit 8 XI-Universaleingängen

Das I/O Modul 8870 ist ein kompaktes Feldbusmodul für verteilte Automationslösungen in Gebäudeautomation, HLK und Industrie. Der Gerätetyp FB8XI.M.S. kommuniziert über RS485 und unterstützt Modbus-RTU sowie S-Bus. Dadurch lässt sich das Modul zentral oder dezentral in bestehende Steuerungsstrukturen integrieren.

Das Feldbusmodul verfügt über 8 XI3-Universaleingänge. Diese Eingänge sind je nach Anwendung für PT/NI, T1S oder 0–10 V konfigurierbar. Dadurch eignet sich das Modul besonders für Anwendungen, bei denen unterschiedliche Sensorsignale und analoge Eingangswerte flexibel in einem RS485-Feldbussystem erfasst werden sollen.

Die Parametrierung erfolgt servicefreundlich über DIP-Schalter für Adresse und Baudrate. Steckbare Klemmen erleichtern die Verdrahtung und den Austausch im Schaltschrank. Das Modul ist für die Montage auf DIN-Hutschiene TS35 ausgelegt und für einen Umgebungstemperaturbereich von -10 bis +50 °C vorgesehen.

Mit 24 V DC ±20 %, IP20 und einer dokumentierten max. Stromaufnahme ohne Kommunikation von 35 mA ist das I/O Modul 8870 eine kompakte Lösung für zuverlässige Feldbusanwendungen mit flexiblen Universaleingängen.

Technische Daten

Typ	FB8XI.M.S.
Artikelnummer EAP / ESCO	8870 / IOMODUL8870
Busprotokoll	RS485, Modbus-RTU / S-Bus
Universaleingänge	8 × XI3
Konfiguration XI3	PT/NI, T1S oder 0–10 V
Versorgung	24 V DC ±20 %
Leerlaufstrom	20 mA
Max. Stromaufnahme ohne Kommunikation	35 mA
Klemmen	Steckklemmen bis 2,5 mm²
Montage	DIN-Hutschiene TS35
Gehäuse	45 mm Reiheneinbausystem, 5 TE, 88 × 90 × 58 mm
Schutzart	IP20
Umgebungstemperatur	-10 bis +50 °C
EMV / Normen	EN 61326, CE-konform

Vorteile auf einen Blick

Feldbusmodul für Modbus-RTU und S-Bus
8 Universaleingänge in einem kompakten Gerät
Flexible Konfiguration für PT/NI, T1S oder 0–10 V
Einfache Einstellung von Adresse und Baudrate per DIP-Schalter
Steckbare Klemmen für schnelle Montage und servicefreundlichen Austausch
Kompakte Bauform für den Schaltschrank

Typische Einsatzbereiche

Das Modul eignet sich für Anwendungen in der Gebäudeautomation, HLK, Industrie und allgemeinen Automatisierungstechnik, bei denen unterschiedliche Sensor- und Analogsignale flexibel erfasst und über ein RS485-Feldbussystem verarbeitet werden sollen.

Service & Verfügbarkeit

Ab Lager verfügbar, kurze Lieferzeiten, Reparatur und Thekenverkauf in Troisdorf.

DOWNLOADS

Broschüre EAP Feldbusmodule

Herunterladen

Anleitung EAP Feldbusmodule

Herunterladen

Zusätzliche Information

Gewicht	0,15 kg
Maße	52,5 × 90 × 58 cm
Marke	EAP Electric GmbHEAP Electric: kompakte, industriefeste I/O-Module & Modbus-Gateways für eine schnelle, standardkonforme Anbindung von Sensoren/Aktoren an SPS/SCADA in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie – modern im Design, mit kostenlosem Tech-Support und breitem Komponenten-Portfolio.
Betriebstemperatur	-10°C bis +50°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Erweiterungsmodul, Feldbusmodul
