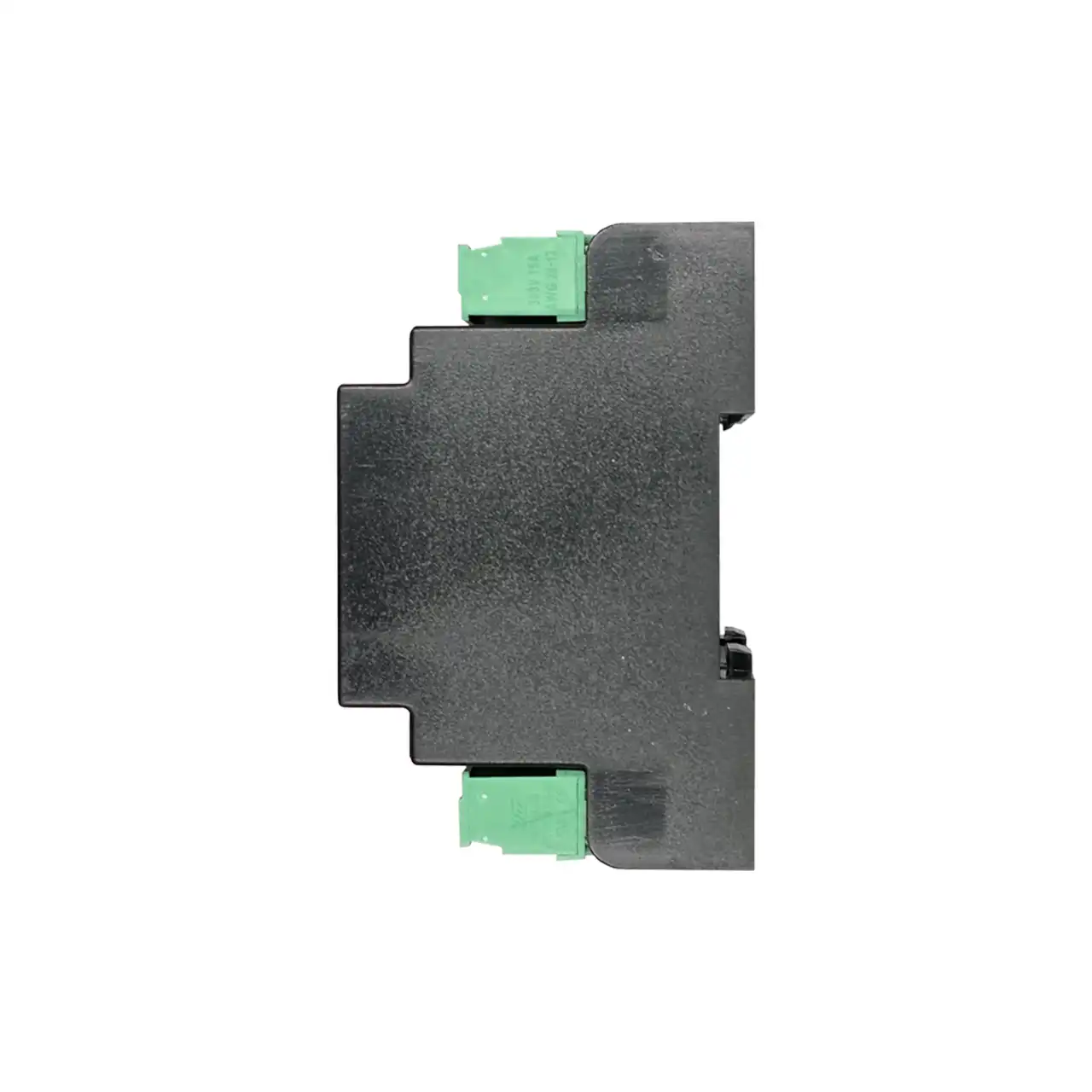

Linke Seitenansicht des EAP I/O Moduls 8533 mit kompaktem schwarzem Gehäuse und Profil für die Hutschienenmontage, ESCO Art.-Nr. IOMODUL8533.

I/O Modul 8533 | Feldbusmodul FB8DI.4DO-R für Modbus / S-Bus

Name: I/O Modul 8533 | Feldbusmodul FB8DI.4DO-R für Modbus / S-Bus
Brand: EAP Electric GmbH
SKU: IOMODUL8533
Availability: OutOfStock

Artikelnummer: IOMODUL8533

I/O Modul 8533 – Feldbusmodul mit RS485 für Modbus-RTU / S-Bus, 8 digitalen Eingängen 24 V und 4 Relaisausgängen. Ideal für verteilte Systeme in Gebäudeautomation, HLK und Industrie. 24 V DC ±20 %, steckbare Klemmen, DIN-Hutschiene TS35, IP20.

Ab Lager, kurze Lieferzeit, Thekenverkauf Troisdorf.

Technische Highlights

RS485-Feldbusmodul für Modbus-RTU / S-Bus
8 × digitale Eingänge 24 V DC, npn / pnp
4 × Relaisausgänge
Geeignet für zentrale und dezentrale Feldbusstrukturen
Adresse und Baudrate per DIP-Schalter einstellbar
DIN-Hutschiene TS35, IP20, -10 bis +50 °C

167,02 €

Nicht vorrätig

Abholung in Troisdorf:

Bitte Verfügbarkeit vorab telefonisch prüfen.

Lieferzeit:

Vorrätig: Versand innerhalb von 24 Stunden.
Nicht vorrätig: Lieferzeit individuell. Gerne prüfen wir diese vorab telefonisch für Sie.

Beschreibung

I/O Modul 8533 – Feldbusmodul mit 8 digitalen Eingängen und 4 Relaisausgängen

Das I/O Modul 8533 ist ein kompaktes Feldbusmodul für verteilte Automationslösungen in Gebäudeautomation, HLK und Industrie. Der Gerätetyp FB8DI.4DO-R.M.S. kommuniziert über RS485 und unterstützt Modbus-RTU sowie S-Bus. Dadurch lässt sich das Modul zentral oder dezentral in bestehende Steuerungsstrukturen integrieren.

Das Feldbusmodul verfügt über 8 digitale Eingänge 24 V DC für npn- oder pnp-Signale sowie über 4 Relaisausgänge. Damit eignet es sich besonders für Anwendungen, bei denen digitale Zustände zuverlässig erfasst und Schaltaufgaben über Relais in einem RS485-Feldbussystem umgesetzt werden sollen.

Die Parametrierung erfolgt servicefreundlich über DIP-Schalter für Adresse und Baudrate. Steckbare Klemmen erleichtern die Verdrahtung und den Austausch im Schaltschrank. Das Modul ist für die Montage auf DIN-Hutschiene TS35 ausgelegt und für einen Umgebungstemperaturbereich von -10 bis +50 °C vorgesehen.

Mit 24 V DC ±20 %, IP20 und einer dokumentierten max. Stromaufnahme ohne Kommunikation von 120 mA ist das I/O Modul 8533 eine kompakte Lösung für zuverlässige Feldbusanwendungen mit digitalen Eingangssignalen und Relaisausgängen.

Technische Daten

Typ	FB8DI.4DO-R.M.S.
Artikelnummer EAP / ESCO	8533 / IOMODUL8533
Busprotokoll	RS485, Modbus-RTU / S-Bus
Digitale Eingänge	8 × 24 V DC, npn / pnp
Digitale Ausgänge	4 × Relais
Versorgung	24 V DC ±20 %
Leerlaufstrom	20 mA
Max. Stromaufnahme ohne Kommunikation	120 mA
Eingang digital	24 V DC, 5 mA
Relaisausgänge	230 V AC / 5 A ohmsche Last, 0,5 A cos phi 0,4
Klemmen	Steckklemmen bis 2,5 mm²
Montage	DIN-Hutschiene TS35
Gehäuse	45 mm Reiheneinbausystem, 5 TE, 88 × 90 × 58 mm
Schutzart	IP20
Umgebungstemperatur	-10 bis +50 °C
EMV / Normen	EN 61326, CE-konform

Vorteile auf einen Blick

Feldbusmodul für Modbus-RTU und S-Bus
8 digitale 24-V-Eingänge und 4 Relaisausgänge in einem Gerät
Geeignet für zentrale und dezentrale Automationslösungen
Einfache Einstellung von Adresse und Baudrate per DIP-Schalter
Steckbare Klemmen für schnelle Montage und servicefreundlichen Austausch
Kompakte Bauform für den Schaltschrank

Typische Einsatzbereiche

Das Modul eignet sich für Anwendungen in der Gebäudeautomation, HLK, Industrie und allgemeinen Automatisierungstechnik, bei denen digitale Zustände zuverlässig erfasst und Relaisfunktionen über ein RS485-Feldbussystem geschaltet werden sollen.

Service & Verfügbarkeit

Ab Lager verfügbar, kurze Lieferzeiten, Reparatur und Thekenverkauf in Troisdorf.

DOWNLOADS

Broschüre EAP Feldbusmodule

Herunterladen

Anleitung EAP Feldbusmodule

Herunterladen

Zusätzliche Information

Gewicht	0,15 kg
Maße	52,5 × 90 × 58 cm
Marke	EAP Electric GmbHEAP Electric: kompakte, industriefeste I/O-Module & Modbus-Gateways für eine schnelle, standardkonforme Anbindung von Sensoren/Aktoren an SPS/SCADA in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie – modern im Design, mit kostenlosem Tech-Support und breitem Komponenten-Portfolio.
Betriebstemperatur	-10°C bis +50°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Erweiterungsmodul, Feldbusmodul
