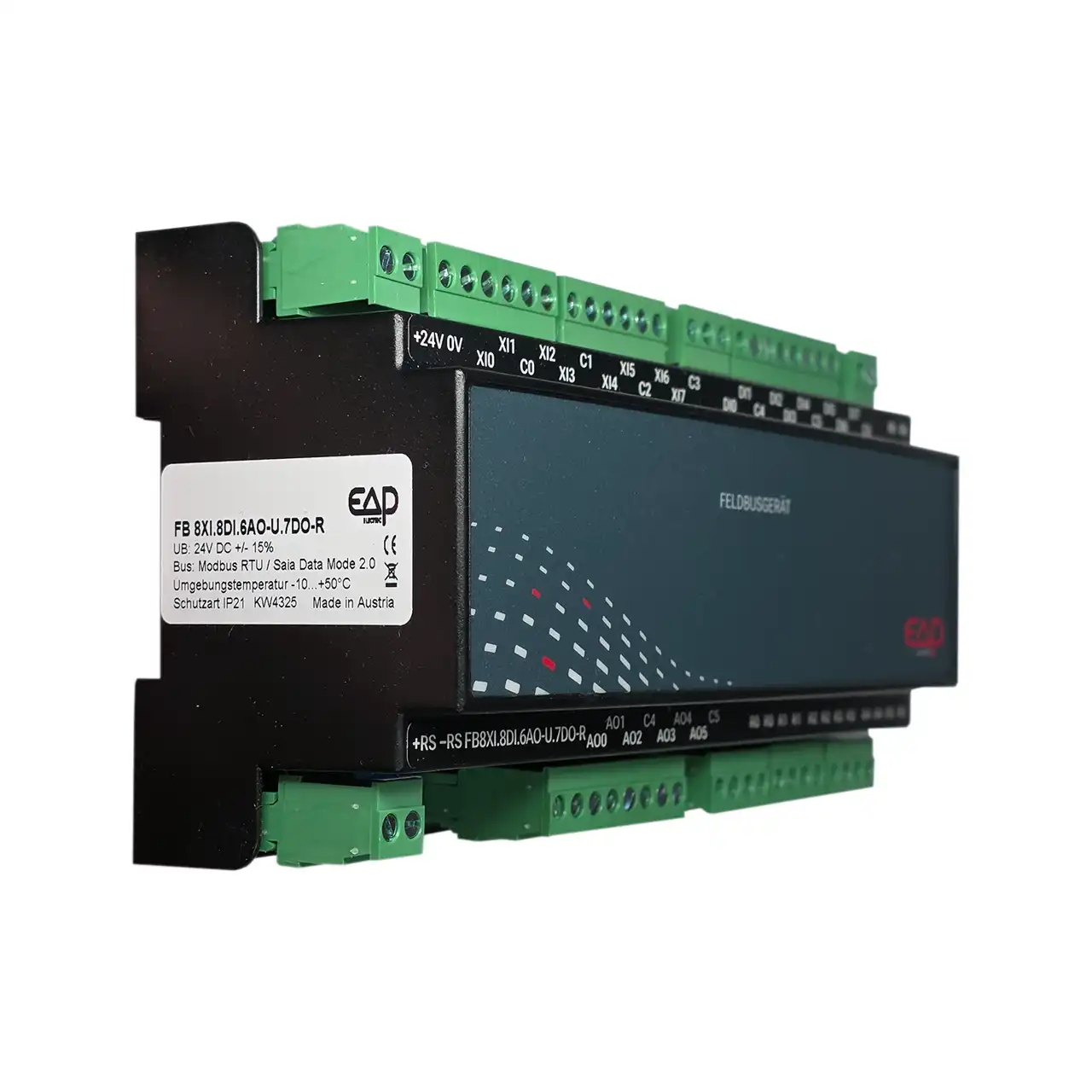

EAP I/O Modul 8709 in isometrischer Ansicht mit seitlichem Typenschild, steckbaren Klemmen und 9-TE-Gehäuse für den Schaltschrank, ESCO Art.-Nr. IOMODUL8709.

Click to enlarge

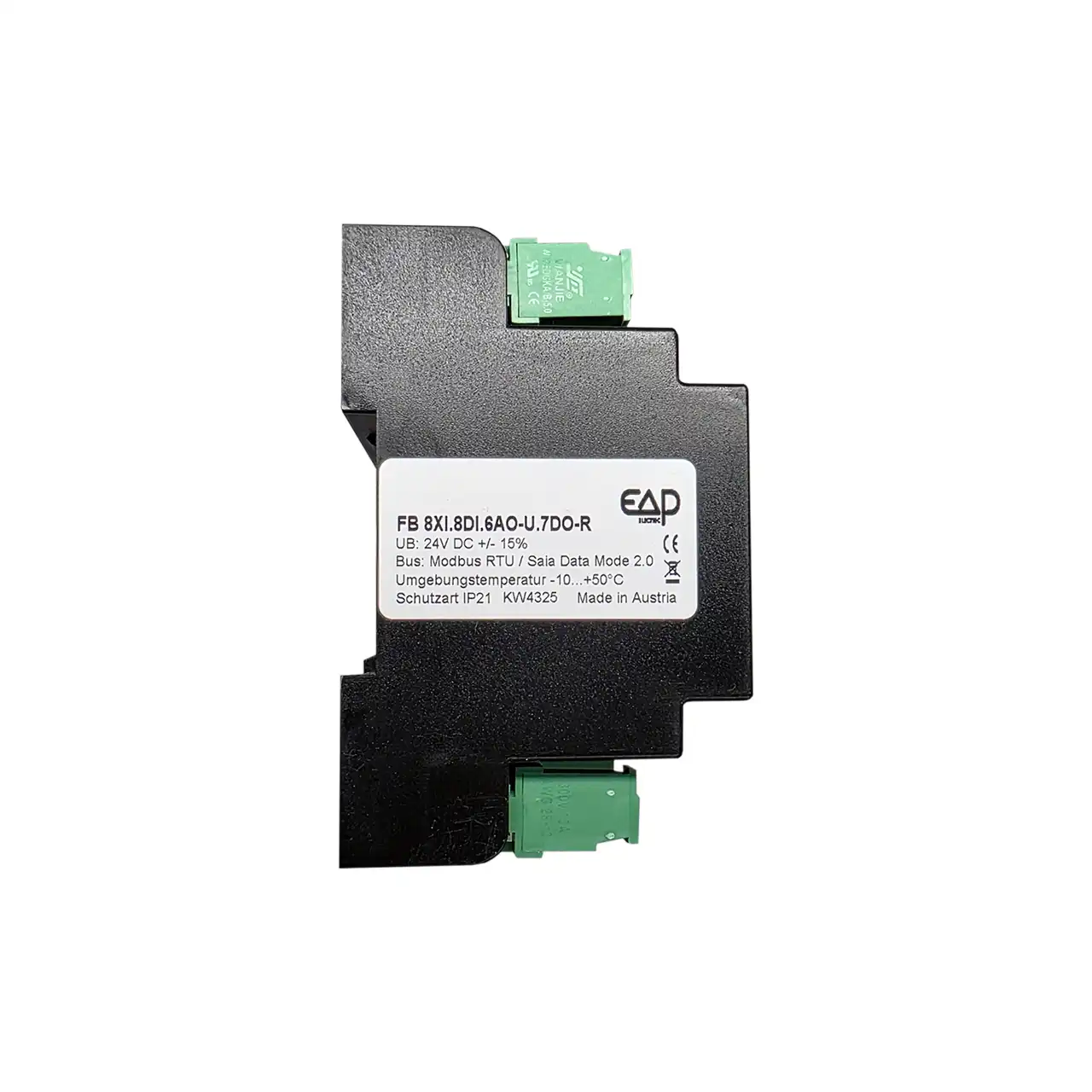

Rechte Seitenansicht des EAP I/O Moduls 8709 mit Typenschild und technischer Gerätekennzeichnung, ESCO Art.-Nr. IOMODUL8709.

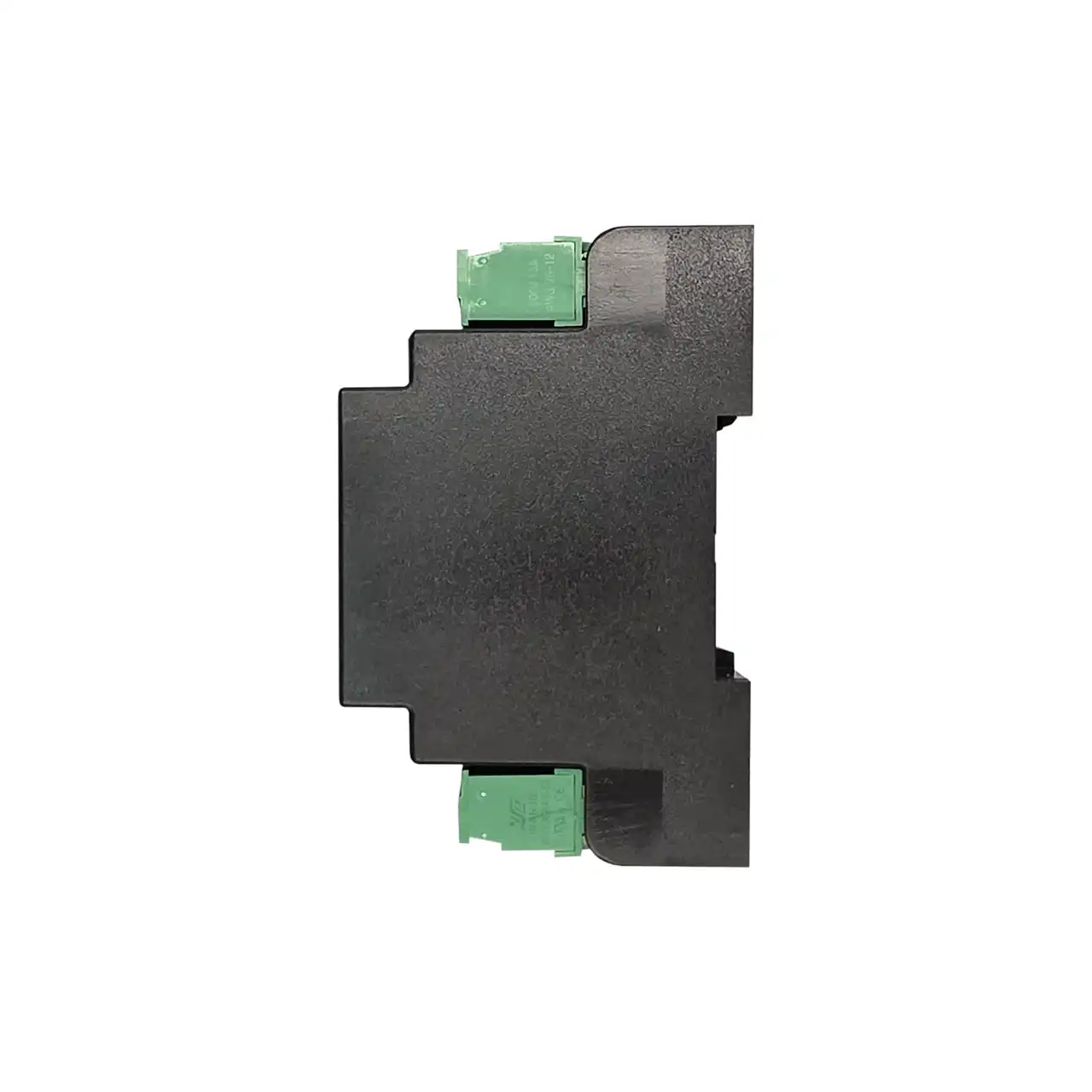

Linke Seitenansicht des EAP I/O Moduls 8709 mit schwarzem Gehäuseprofil und großer Bauform für die Hutschienenmontage, ESCO Art.-Nr. IOMODUL8709.

I/O Modul 8709 | Feldbusmodul FB8XI.8DI.6AO-U.7DO-R für Modbus / S-Bus

Name: I/O Modul 8709 | Feldbusmodul FB8XI.8DI.6AO-U.7DO-R für Modbus / S-Bus
Brand: EAP Electric GmbH
SKU: IOMODUL8709
Availability: InStock

Artikelnummer: IOMODUL8709

I/O Modul 8709 – Feldbusmodul mit RS485 für Modbus-RTU / S-Bus, 8 digitalen Eingängen 24 V, 8 XI-Universaleingängen, 6 analogen 0–10-V-Ausgängen und 7 Relaisausgängen. Die XI3-Eingänge sind für PT/NI, T1S oder 0–10 V konfigurierbar. Ideal für verteilte Systeme in Gebäudeautomation, HLK und Industrie. 24 V DC ±20 %, steckbare Klemmen, DIN-Hutschiene TS35, IP20.

Ab Lager, kurze Lieferzeit, Thekenverkauf Troisdorf.

Technische Highlights

RS485-Feldbusmodul für Modbus-RTU / S-Bus
8 × digitale Eingänge 24 V DC, npn / pnp
8 × XI3-Universaleingänge für PT/NI, T1S oder 0–10 V
6 × analoge Ausgänge 0–10 V
7 × Relaisausgänge
Adresse und Baudrate per DIP-Schalter einstellbar
DIN-Hutschiene TS35, IP20, -10 bis +50 °C

286,17 €

18 vorrätig (kann nachbestellt werden)

Abholung bei esco in Troisdorf:

bitte vorab anrufen, um Verfügbarkeit zu prüfen!

Lieferzeit:

3–5 Werktage bei Lagerware.
Bei "Artikeln auf Bestellung" kann die Lieferzeit abweichen – bitte fragen Sie diese vorab an.

Beschreibung

I/O Modul 8709 – Feldbusmodul mit 8 XI-Eingängen, 8 digitalen Eingängen, 6 analogen Ausgängen und 7 Relaisausgängen

Das I/O Modul 8709 ist ein leistungsstarkes Feldbusmodul für verteilte Automationslösungen in Gebäudeautomation, HLK und Industrie. Der Gerätetyp FB8XI.8DI.6AO-U.7DO-R.M.S. kommuniziert über RS485 und unterstützt Modbus-RTU sowie S-Bus. Dadurch lässt sich das Modul zentral oder dezentral in bestehende Steuerungsstrukturen integrieren.

Das Feldbusmodul kombiniert 8 digitale Eingänge 24 V DC für npn- oder pnp-Signale mit 8 XI3-Universaleingängen. Diese XI3-Eingänge sind je nach Anwendung für PT/NI, T1S oder 0–10 V konfigurierbar. Zusätzlich stehen 6 analoge Ausgänge 0–10 V und 7 Relaisausgänge zur Verfügung. Damit eignet sich das Modul besonders für Anwendungen, bei denen unterschiedliche Sensorwerte erfasst, analoge Sollwerte ausgegeben und Schaltaufgaben über Relais realisiert werden sollen.

Die Parametrierung erfolgt servicefreundlich über DIP-Schalter für Adresse und Baudrate. Steckbare Klemmen erleichtern die Verdrahtung und den
Austausch im Schaltschrank. Aufgrund der umfangreichen I/O-Kombination ist das
Gerät in einer größeren 9-TE-Bauform ausgeführt und für die
Montage auf DIN-Hutschiene TS35 vorgesehen.

Mit 24 V DC ±20 %, IP20, einer Baugröße von
158 × 90 × 58 mm und einer dokumentierten
max. Stromaufnahme ohne Kommunikation von 160 mA ist das
I/O Modul 8709 eine vielseitige Lösung für anspruchsvolle Feldbusanwendungen
mit hohem I/O-Bedarf.

Technische Daten

Typ	FB8XI.8DI.6AO-U.7DO-R.M.S.
Artikelnummer EAP / ESCO	8709 / IOMODUL8709
Busprotokoll	RS485, Modbus-RTU / S-Bus
Digitale Eingänge	8 × 24 V DC, npn / pnp
Universaleingänge	8 × XI3
Konfiguration XI3	PT/NI, T1S oder 0–10 V
Digitale Ausgänge	7 × Relais
Analoge Ausgänge	6 × 0–10 V
Versorgung	24 V DC ±20 %
Leerlaufstrom	20 mA
Max. Stromaufnahme ohne Kommunikation	160 mA
Relaisausgänge	230 V AC / 5 A ohmsche Last, 0,5 A cos phi 0,4
Ausgang analog	0–10 V
Klemmen	Steckklemmen bis 1,5 mm² oder 2,5 mm², je nach Modul
Montage	DIN-Hutschiene TS35
Gehäuse	9 TE, 158 × 90 × 58 mm
Schutzart	IP20
Umgebungstemperatur	-10 bis +50 °C
EMV / Normen	EN 61326, CE-konform

Vorteile auf einen Blick

Feldbusmodul für Modbus-RTU und S-Bus
8 digitale Eingänge, 8 XI-Universaleingänge, 6 analoge Ausgänge und 7 Relais in einem Gerät
Flexible XI3-Konfiguration für PT/NI, T1S oder 0–10 V
Ideal für zentrale und dezentrale Automationslösungen mit hoher I/O-Dichte
Einfache Einstellung von Adresse und Baudrate per DIP-Schalter
Kompakte 9-TE-Bauform für den Schaltschrank

Typische Einsatzbereiche

Das Modul eignet sich für Anwendungen in der Gebäudeautomation, HLK, Industrie und allgemeinen Automatisierungstechnik, bei denen digitale Signale, flexible XI-Sensorwerte, analoge 0–10-V-Signale und Relaisfunktionen zuverlässig über ein RS485-Feldbussystem verarbeitet werden sollen.

Service & Verfügbarkeit

Ab Lager verfügbar, kurze Lieferzeiten und Thekenverkauf in Troisdorf.

DOWNLOADS

Broschüre EAP Feldbusmodule

Herunterladen

Anleitung EAP Feldbusmodule

Herunterladen

Zusätzliche Information

Gewicht	0,15 kg
Größe	52,5 × 90 × 58 cm
Marke	EAP Electric GmbHEAP Electric: kompakte, industriefeste I/O-Module & Modbus-Gateways für eine schnelle, standardkonforme Anbindung von Sensoren/Aktoren an SPS/SCADA in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie – modern im Design, mit kostenlosem Tech-Support und breitem Komponenten-Portfolio.
Betriebstemperatur	-10°C bis +50°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Erweiterungsmodul, Feldbusmodul

About brand

Seit ca. 2005 verbindet eine enge, vertrauensvolle Partnerschaft EAP Electric GmbH und esco antriebstechnik gmbh. Was mit ersten Feldbus-Projekten begann, ist heute eine beständige Kooperation mit kurzen Wegen, praxisnaher Beratung und verlässlichem Support – vom Engineering bis zur Inbetriebnahme. Feldbus- & I/O-Module sowie Modbus-Gateways für Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie.
