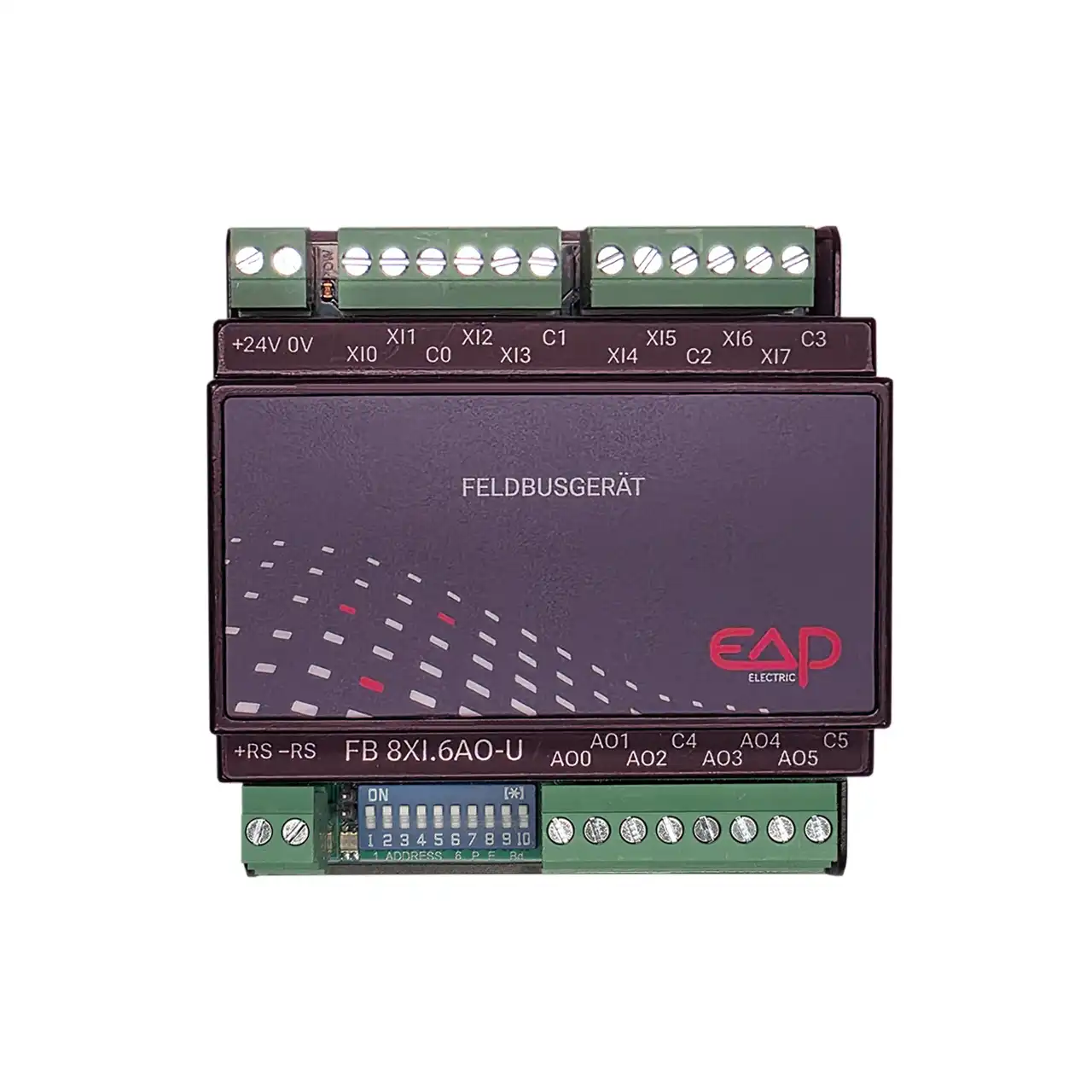

EAP I/O Modul 8698 Feldbusmodul in Frontansicht mit 8 XI3-Universaleingängen, 6 analogen 0–10-V-Ausgängen, RS485-Anschluss, DIP-Schaltern und steckbaren Klemmen, ESCO Art.-Nr. IOMODUL8698.

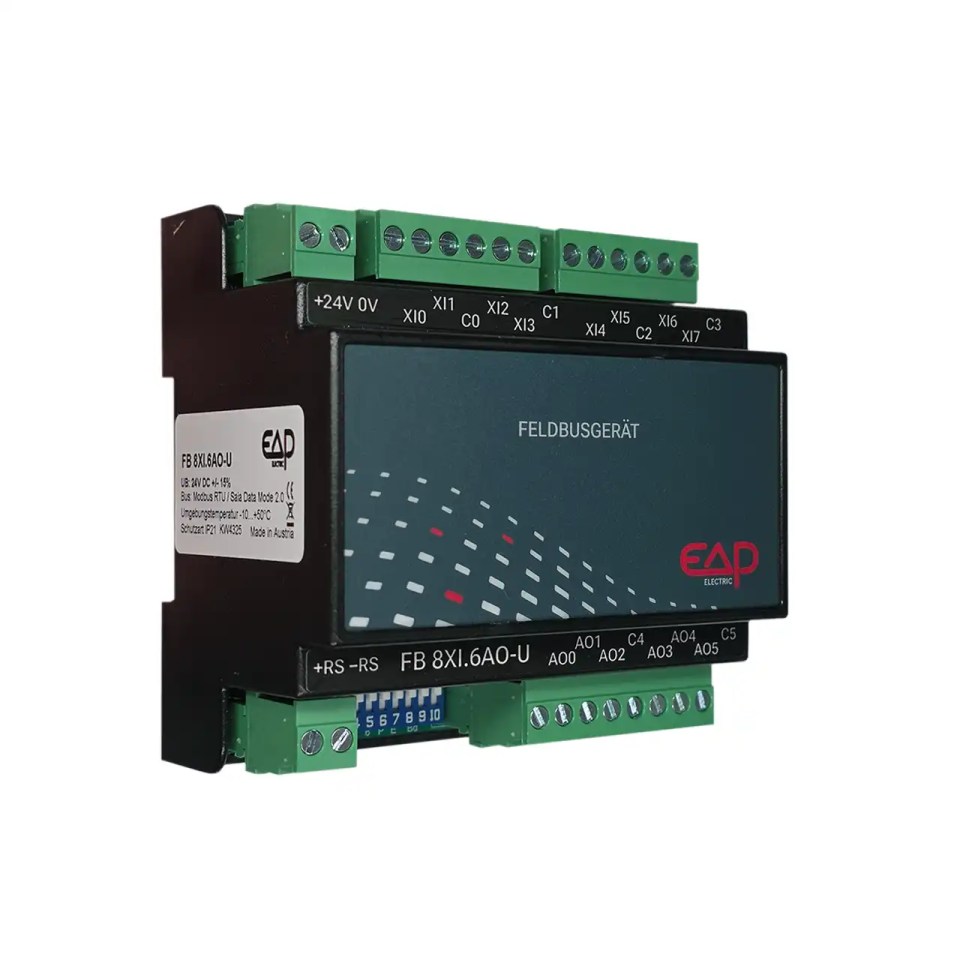

EAP I/O Modul 8698 in isometrischer Ansicht mit Typenschild, steckbaren Klemmen und kompakter 5-TE-Bauform für den Schaltschrank, ESCO Art.-Nr. IOMODUL8698.

Click to enlarge

Rechte Seitenansicht des EAP I/O Moduls 8698 mit Typenschild und technischer Gerätekennzeichnung, ESCO Art.-Nr. IOMODUL8698.

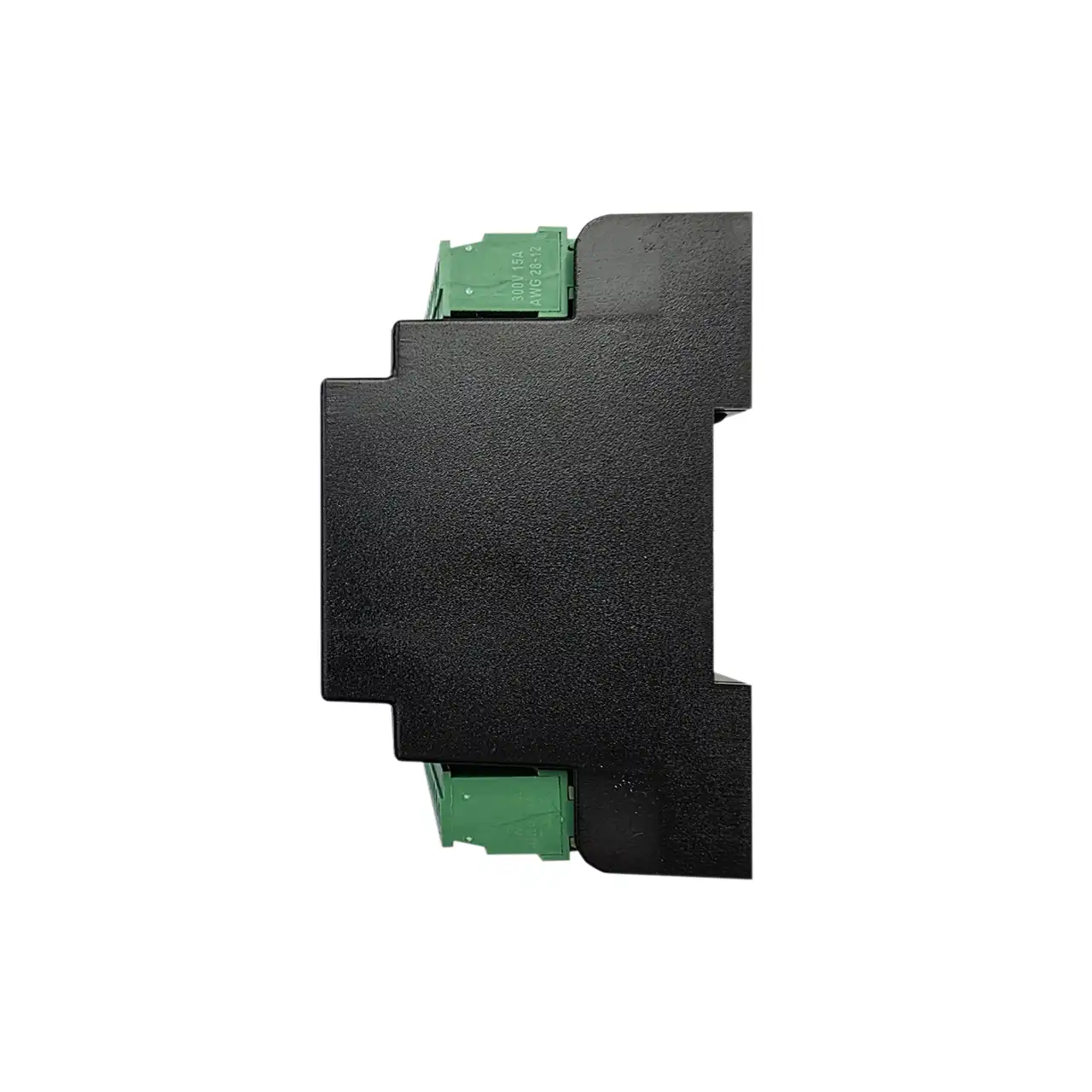

Linke Seitenansicht des EAP I/O Moduls 8698 mit schwarzem Gehäuseprofil für die Hutschienenmontage im Schaltschrank, ESCO Art.-Nr. IOMODUL8698.

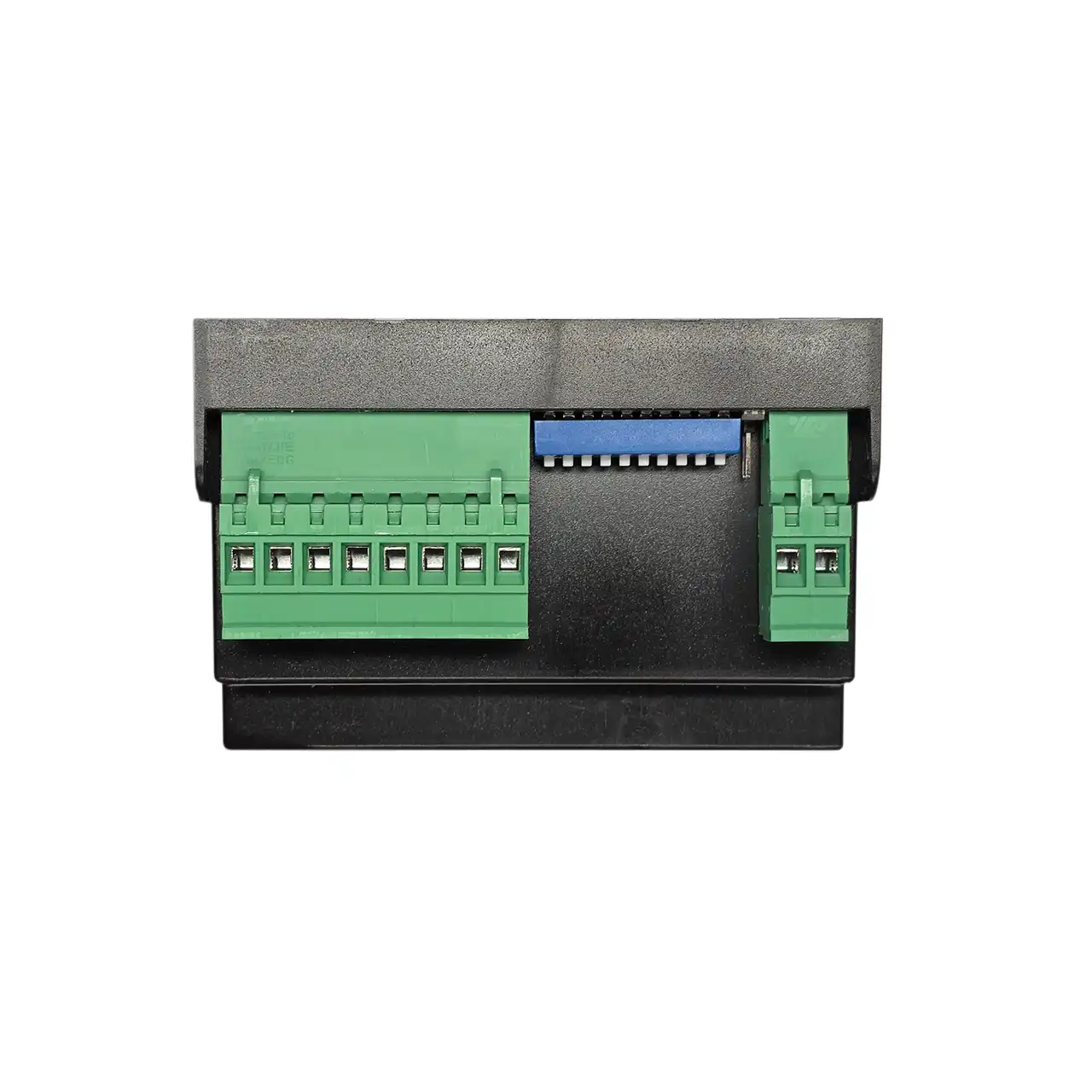

Untere Anschlussseite des EAP I/O Moduls 8698 mit DIP-Schalterblock und steckbaren Klemmen für die 6 analogen 0–10-V-Ausgänge, ESCO Art.-Nr. IOMODUL8698.

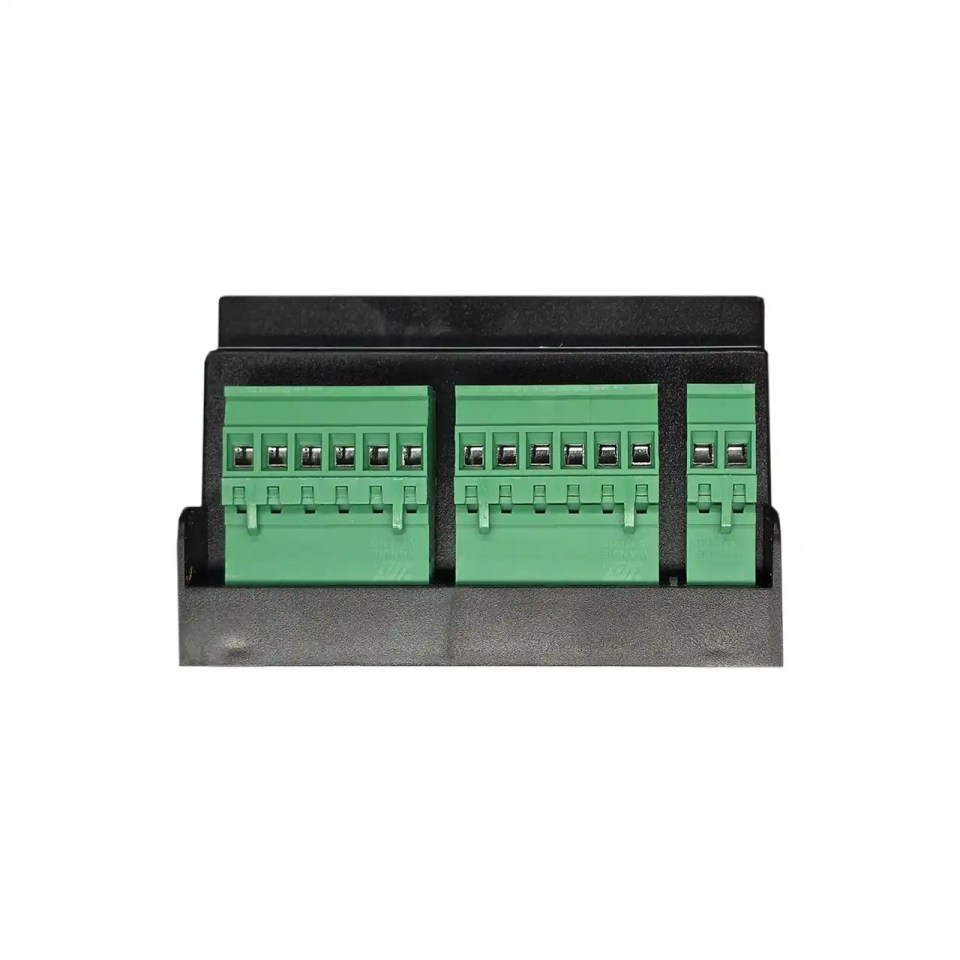

Obere Anschlussseite des EAP I/O Moduls 8698 mit steckbaren Klemmen für Versorgung und XI3-Universaleingänge, geeignet für PT/NI, T1S und 0–10 V, ESCO Art.-Nr. IOMODUL8698.

I/O Modul 8698 | Feldbusmodul FB8XI.6AO-U für Modbus / S-Bus

Name: I/O Modul 8698 | Feldbusmodul FB8XI.6AO-U für Modbus / S-Bus
Brand: EAP Electric GmbH
SKU: IOMODUL8698
Availability: InStock

Artikelnummer: IOMODUL8698

I/O Modul 8698 – Feldbusmodul mit RS485 für Modbus-RTU / S-Bus, 8 XI3-Universaleingängen und 6 analogen 0–10-V-Ausgängen. Die XI3-Eingänge sind für PT/NI, TS1 oder 0–10 V konfigurierbar. Ideal für verteilte Systeme in Gebäudeautomation, HLK und Industrie. 24 V DC ±20 %, steckbare Klemmen, DIN-Hutschiene TS35, IP20.

Ab Lager, kurze Lieferzeit, Thekenverkauf Troisdorf.

Technische Highlights

RS485-Feldbusmodul für Modbus-RTU / S-Bus
8 × XI3-Universaleingänge
Konfigurierbar für PT/NI, TS1 oder 0–10 V
6 × analoge Ausgänge 0–10 V
Ideal für Sensorerfassung und analoge Sollwertvorgaben
Adresse und Baudrate per DIP-Schalter einstellbar
DIN-Hutschiene TS35, IP20, -10 bis +50 °C

221,91 €

3 vorrätig (kann nachbestellt werden)

Abholung bei esco in Troisdorf:

bitte vorab anrufen, um Verfügbarkeit zu prüfen!

Lieferzeit:

3–5 Werktage bei Lagerware.
Bei "Artikeln auf Bestellung" kann die Lieferzeit abweichen – bitte fragen Sie diese vorab an.

Beschreibung

I/O Modul 8698 – Feldbusmodul mit 8 XI-Universaleingängen und 6 analogen 0–10-V-Ausgängen

Das I/O Modul 8698 ist ein kompaktes Feldbusmodul für verteilte Automationslösungen in Gebäudeautomation, HLK und Industrie. Der Gerätetyp FB8XI.6AO-U.M.S. kommuniziert über RS485 und unterstützt Modbus-RTU sowie S-Bus. Dadurch lässt sich das Modul zentral oder dezentral in bestehende Steuerungsstrukturen integrieren.

Das Feldbusmodul verfügt über 8 XI3-Universaleingänge. Diese Eingänge sind je nach Anwendung für PT/NI, TS1 oder 0–10 V konfigurierbar. Zusätzlich stehen 6 analoge Ausgänge 0–10 V zur Verfügung. Damit eignet sich das Modul besonders für Anwendungen, bei denen unterschiedliche Sensorsignale erfasst und analoge Sollwerte oder Steuersignale zuverlässig über ein RS485-Feldbussystem ausgegeben werden sollen.

Die Parametrierung erfolgt servicefreundlich über DIP-Schalter für Adresse und Baudrate. Steckbare Klemmen erleichtern die Verdrahtung und den Austausch im Schaltschrank. Das Modul ist für die Montage auf DIN-Hutschiene TS35 ausgelegt und für einen Umgebungstemperaturbereich von -10 bis +50 °C vorgesehen.

Mit 24 V DC ±20 %, IP20, einer kompakten Baugröße von 88 × 90 × 58 mm und einer dokumentierten max. Stromaufnahme ohne Kommunikation von 40 mA ist das I/O Modul 8698 eine platzsparende Lösung für Feldbusanwendungen mit flexiblen Universaleingängen und analogen Ausgängen.

Technische Daten

Typ	FB8XI.6AO-U.M.S.
Artikelnummer EAP / ESCO	8698 / IOMODUL8698
Busprotokoll	RS485, Modbus-RTU / S-Bus
Universaleingänge	8 × XI3
Konfiguration XI3	PT/NI, TS1 oder 0–10 V
Analoge Ausgänge	6 × 0–10 V
Versorgung	24 V DC ±20 %
Leerlaufstrom	20 mA
Max. Stromaufnahme ohne Kommunikation	40 mA
Ausgang analog	0–10 V
Klemmen	Steckklemmen bis 1,5 mm²
Montage	DIN-Hutschiene TS35
Gehäuse	45 mm Reiheneinbausystem, 5 TE, 88 × 90 × 58 mm
Schutzart	IP20
Umgebungstemperatur	-10 bis +50 °C
EMV / Normen	EN 61326, CE-konform

Vorteile auf einen Blick

Feldbusmodul für Modbus-RTU und S-Bus
8 XI-Universaleingänge und 6 analoge 0–10-V-Ausgänge in einem Gerät
Flexible XI3-Konfiguration für PT/NI, TS1 oder 0–10 V
Ideal für Sensorerfassung und analoge Signalweitergabe
Einfache Einstellung von Adresse und Baudrate per DIP-Schalter
Kompakte 5-TE-Bauform für den Schaltschrank

Typische Einsatzbereiche

Das Modul eignet sich für Anwendungen in der Gebäudeautomation, HLK, Industrie und allgemeinen Automatisierungstechnik, bei denen unterschiedliche Sensorwerte flexibel erfasst und analoge 0–10-V-Signale zuverlässig über ein RS485-Feldbussystem ausgegeben werden sollen.

Service & Verfügbarkeit

Ab Lager verfügbar, kurze Lieferzeiten und Thekenverkauf in Troisdorf.

DOWNLOADS

Broschüre EAP Feldbusmodule

Herunterladen

Anleitung EAP Feldbusmodule

Herunterladen

Zusätzliche Information

Gewicht	0,15 kg
Größe	52,5 × 90 × 58 cm
Marke	EAP Electric GmbHEAP Electric: kompakte, industriefeste I/O-Module & Modbus-Gateways für eine schnelle, standardkonforme Anbindung von Sensoren/Aktoren an SPS/SCADA in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie – modern im Design, mit kostenlosem Tech-Support und breitem Komponenten-Portfolio.
Betriebstemperatur	-10°C bis +50°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Erweiterungsmodul, Feldbusmodul
