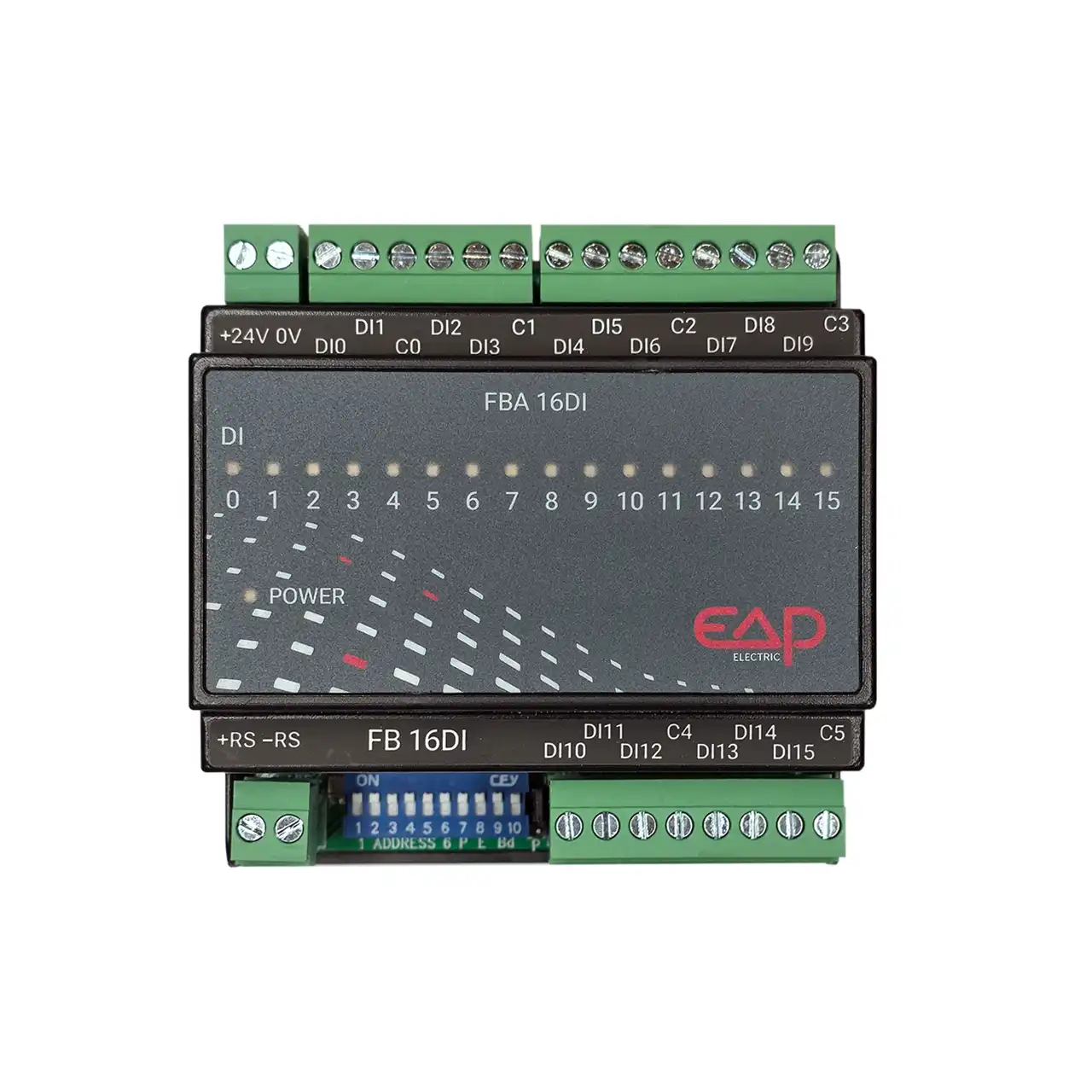

EAP Feldbusmodul FBA16DI mit 16 digitalen 24-V-Eingängen in Frontansicht. Sichtbar sind die beschrifteten DI-Kanäle 0 bis 15, die LED-Statusanzeige für alle Eingänge, die Power-Anzeige, grüne steckbare Schraubklemmen oben und unten sowie der blaue DIP-Schalter zur Adress- und Buskonfiguration.

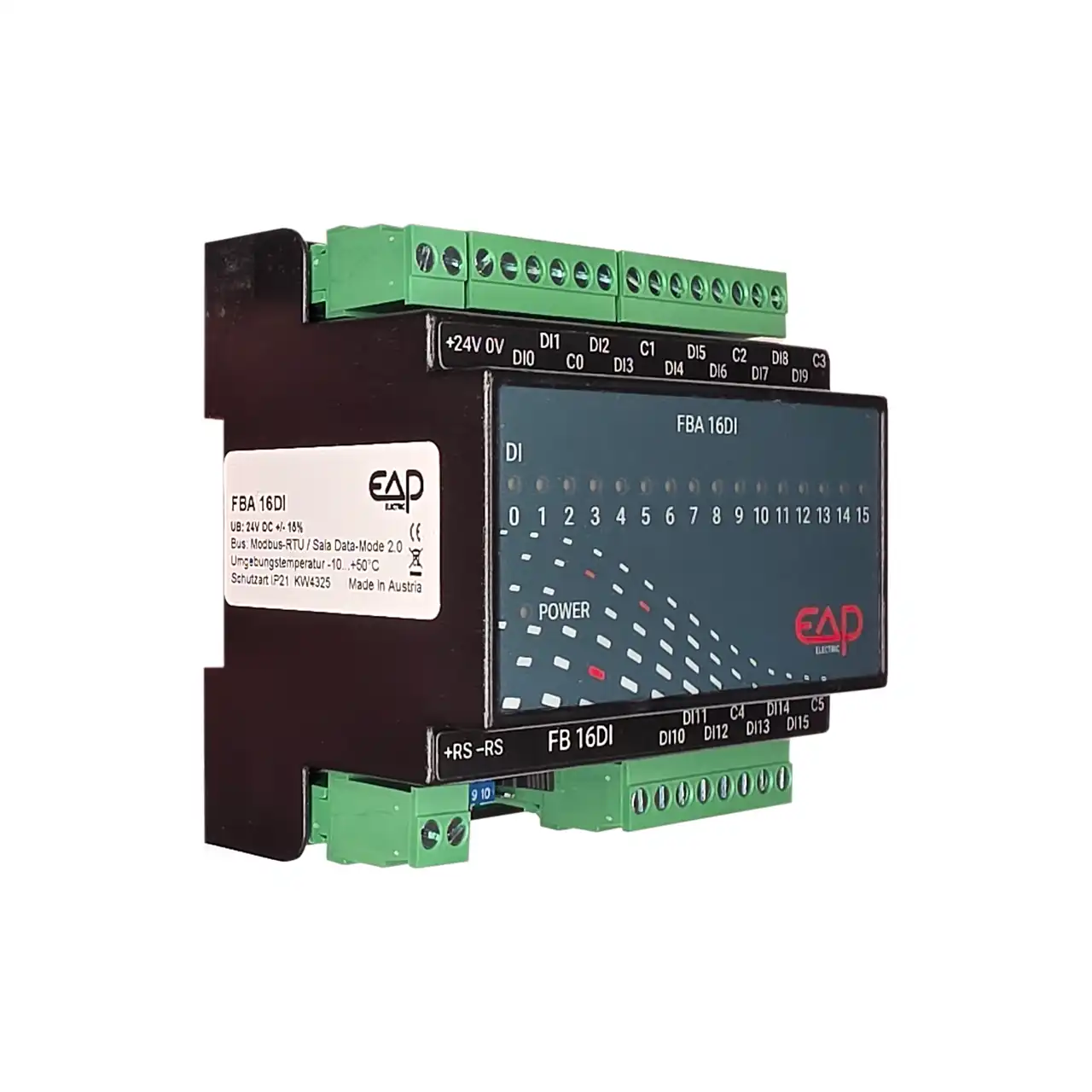

Schräg aufgenommene isometrische Ansicht des EAP Feldbusmoduls FBA16DI für die Hutschienenmontage. Das Bild zeigt die Gehäusetiefe, die seitlich herausgeführten steckbaren Klemmen, die frontseitigen LED-Anzeigen für DI 0 bis 15 sowie die robuste Bauform für den Einsatz in Gebäudeautomation und Schaltschranktechnik.

Click to enlarge

Rechte Seitenansicht des EAP I/O Moduls FBA16DI mit sichtbarem Typenschild. Lesbar sind die Modellbezeichnung FBA16DI, die Busangabe Modbus-RTU / Saia Data-Mode 2.0, der Temperaturbereich von -10 bis +50 Grad Celsius sowie die Herkunft Made in Austria. Oben und unten sind die grünen steckbaren Anschlussklemmen sichtbar.

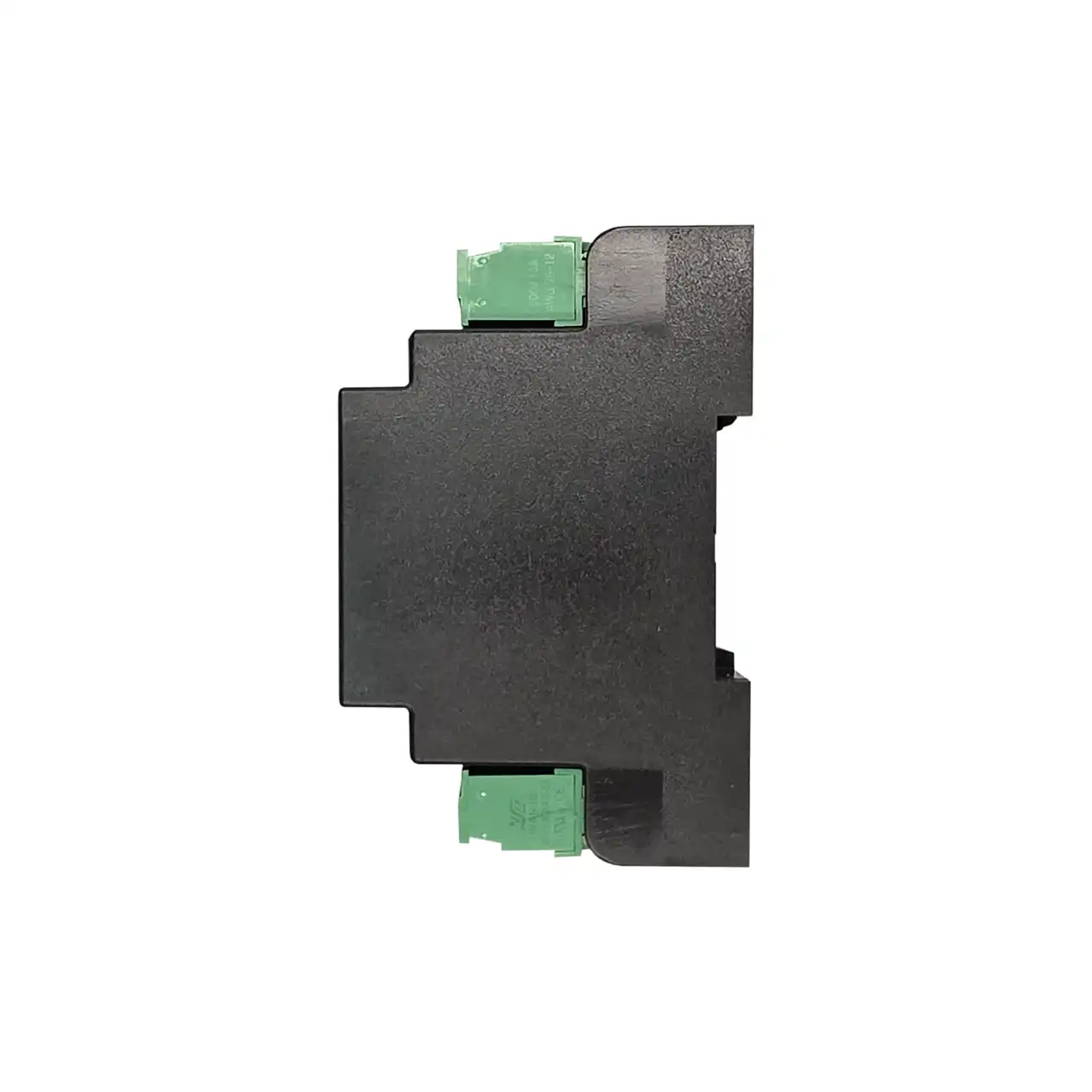

Linke Seitenansicht des EAP Feldbusmoduls FBA16DI mit geschlossenem schwarzem Gehäuseprofil und oben sowie unten herausgeführten grünen Steckklemmen. Die Ansicht zeigt die kompakte Einbautiefe des Moduls für die Montage auf DIN-Hutschiene im Schaltschrank.

I/O Modul 7738-1 – Feldbusmodul mit 16 digitalen 24-V-Eingängen

Name: I/O Modul 7738-1 – Feldbusmodul mit 16 digitalen 24-V-Eingängen
Brand: EAP Electric GmbH
SKU: IOMODUL7738-1
Availability: InStock

Artikelnummer: IOMODUL7738-1

I/O Modul 7738-1 – Feldbusmodul mit RS485 für Modbus-RTU / S-Bus, 16 digitalen 24-V-Eingängen (npn/pnp) und 16 LED-Statusanzeigen. Ideal für verteilte Systeme in Gebäudeautomation, HLK und Industrie. 24 V DC ±20 %, steckbare Klemmen, DIN-Hutschiene TS35, IP20.

Ab Lager, kurze Lieferzeit, Thekenverkauf Troisdorf.

Technische Highlights

RS485-Feldbusmodul für Modbus-RTU / S-Bus
16 × digitale Eingänge 24 V DC (npn/pnp)
16 LED-Statusanzeigen für schnelle Diagnose
Geeignet für zentrale und dezentrale Feldbusstrukturen
Adresse und Baudrate per DIP-Schalter einstellbar
DIN-Hutschiene TS35, IP20, -10 bis +50 °C

PREISE NACH LOGIN

5 vorrätig (kann nachbestellt werden)

ANMELDEN / REGISTRIEREN

Abholung in Troisdorf:

Bitte Verfügbarkeit vorab telefonisch prüfen.

Lieferzeit:

Vorrätig: Versand innerhalb von 24 Stunden.
Nicht vorrätig: Lieferzeit individuell. Gerne prüfen wir diese vorab telefonisch für Sie.

Beschreibung

I/O Modul 7738-1 – Feldbusmodul mit 16 digitalen 24-V-Eingängen

Das I/O Modul 7738-1 ist ein kompaktes Feldbusmodul für verteilte Automationslösungen in Gebäudeautomation, HLK und Industrie. Der Gerätetyp FBA16DI.M.S. kommuniziert über RS485 und unterstützt Modbus-RTU sowie S-Bus. Dadurch lässt sich das Modul zentral oder dezentral in bestehende Steuerungsstrukturen integrieren.

Das Feldbusmodul verfügt über 16 digitale Eingänge 24 V DC (npn/pnp) und zusätzlich über 16 LED-Statusanzeigen zur schnellen Zustands- und Signaldiagnose. Damit eignet sich das Modul besonders für Anwendungen, bei denen viele digitale Eingangssignale zuverlässig erfasst und über ein Feldbussystem weiterverarbeitet werden müssen.

Die Parametrierung erfolgt servicefreundlich über DIP-Schalter für Adresse und Baudrate. Steckbare Klemmen erleichtern die Verdrahtung und den Austausch im Schaltschrank. Das Modul ist für die Montage auf DIN-Hutschiene TS35 ausgelegt und für einen Umgebungstemperaturbereich von -10 bis +50 °C vorgesehen.

Mit 24 V DC ±20 %, IP20 und einer dokumentierten max. Stromaufnahme ohne Kommunikation von 145 mA ist das I/O Modul 7738-1 eine kompakte Lösung für Feldbusanwendungen in der Gebäude- und Anlagentechnik.

Technische Daten

Typ	FBA16DI.M.S.
Artikelnummer EAP / ESCO	7738-1 / IOMODUL7738-1
Busprotokoll	RS485, Modbus-RTU / S-Bus
Digitale Eingänge	16 × 24 V DC, npn / pnp
Statusanzeige	16 LED
Versorgung	24 V DC ±20 %
Leerlaufstrom	20 mA
Max. Stromaufnahme ohne Kommunikation	145 mA
Montage	DIN-Hutschiene TS35
Gehäuse	45 mm Reiheneinbausystem, 5 TE, 88 × 90 × 58 mm
Schutzart	IP20
Umgebungstemperatur	-10 bis +50 °C
EMV / Normen	EN 61326, CE-konform

Typische Einsatzbereiche

Das Modul eignet sich für Anwendungen in der Gebäudeautomation, HLK, Industrie und allgemeinen Automatisierungstechnik, bei denen zahlreiche digitale 24-V-Signale erfasst und per Feldbus an übergeordnete Steuerungen übermittelt werden müssen.

Service & Verfügbarkeit

Ab Lager verfügbar, kurze Lieferzeiten und
Thekenverkauf in Troisdorf.

DOWNLOADS

Broschüre EAP Feldbusmodule

Herunterladen

Anleitung EAP Feldbusmodule

Herunterladen

Zusätzliche Information

Gewicht	0,15 kg
Maße	52,5 × 90 × 58 cm
Marke	EAP Electric GmbHEAP Electric: kompakte, industriefeste I/O-Module & Modbus-Gateways für eine schnelle, standardkonforme Anbindung von Sensoren/Aktoren an SPS/SCADA in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie – modern im Design, mit kostenlosem Tech-Support und breitem Komponenten-Portfolio.
Betriebstemperatur	-10°C bis +50°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Erweiterungsmodul, Feldbusmodul
