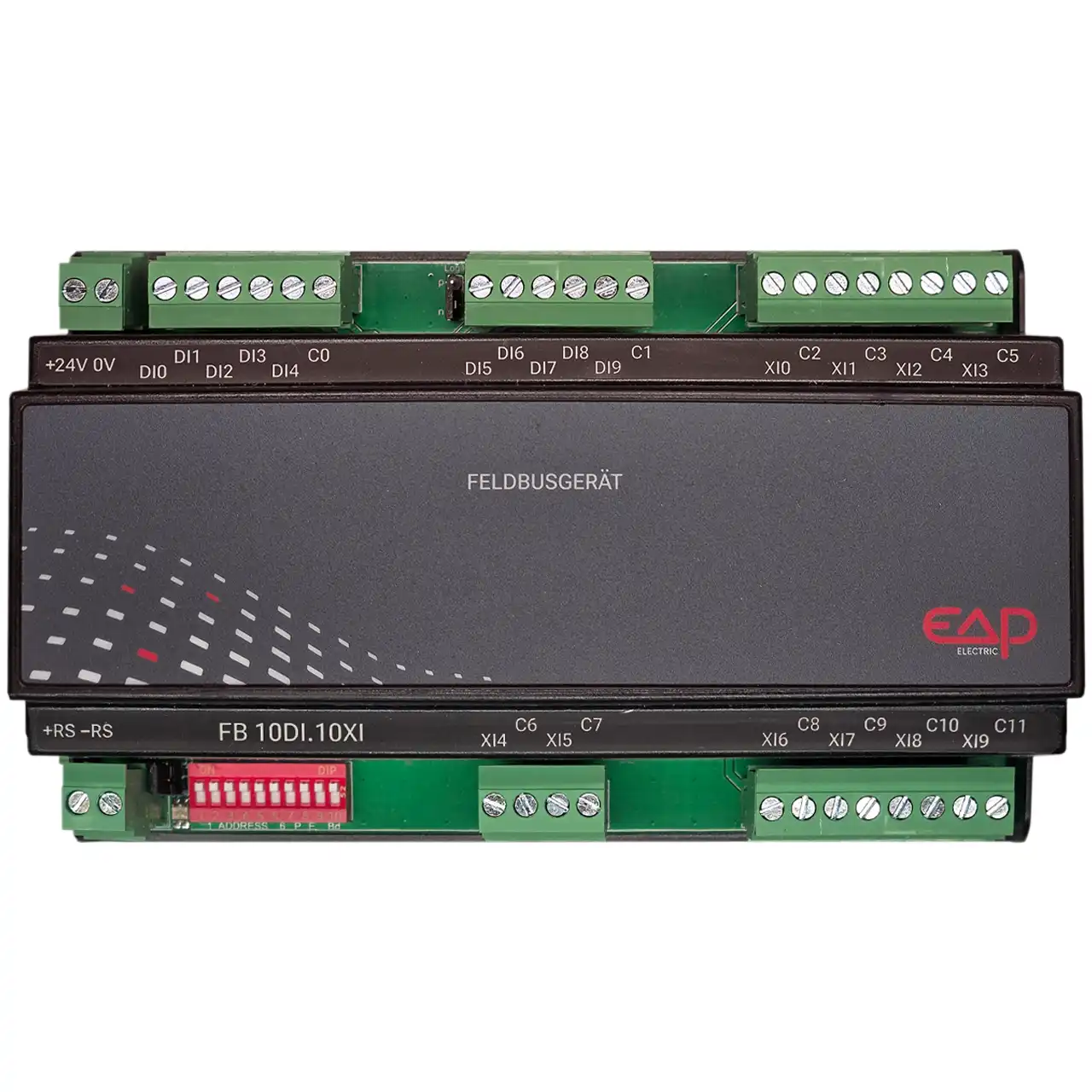

EAP I/O Modul 8656 Feldbusmodul FB10DI.10XI.M.S. in Frontansicht mit 10 digitalen 24-V-Eingängen, 10 XI2-Universaleingängen, RS485-Schnittstelle, DIP-Schaltern und steckbaren Klemmen.

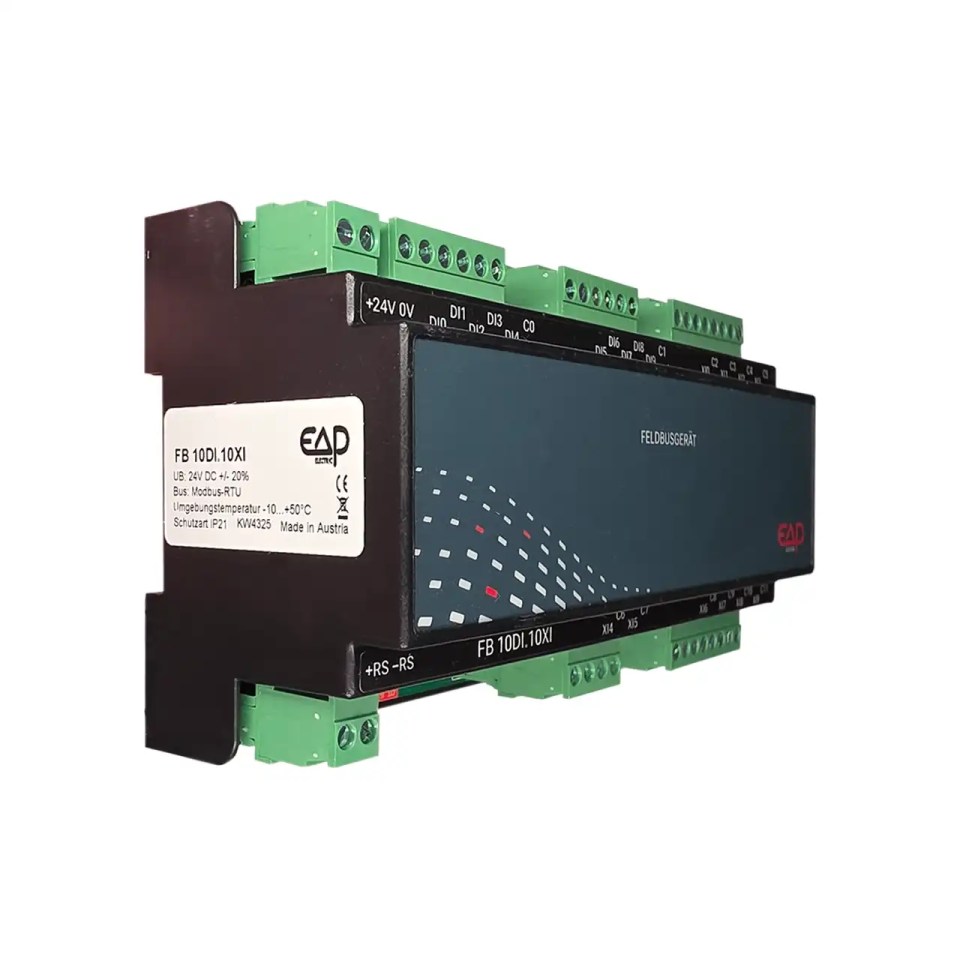

EAP I/O Modul 8656 in isometrischer Ansicht mit seitlichem Typenschild, steckbaren Klemmen und 9-TE-Gehäuse für den Schaltschrank.

Click to enlarge

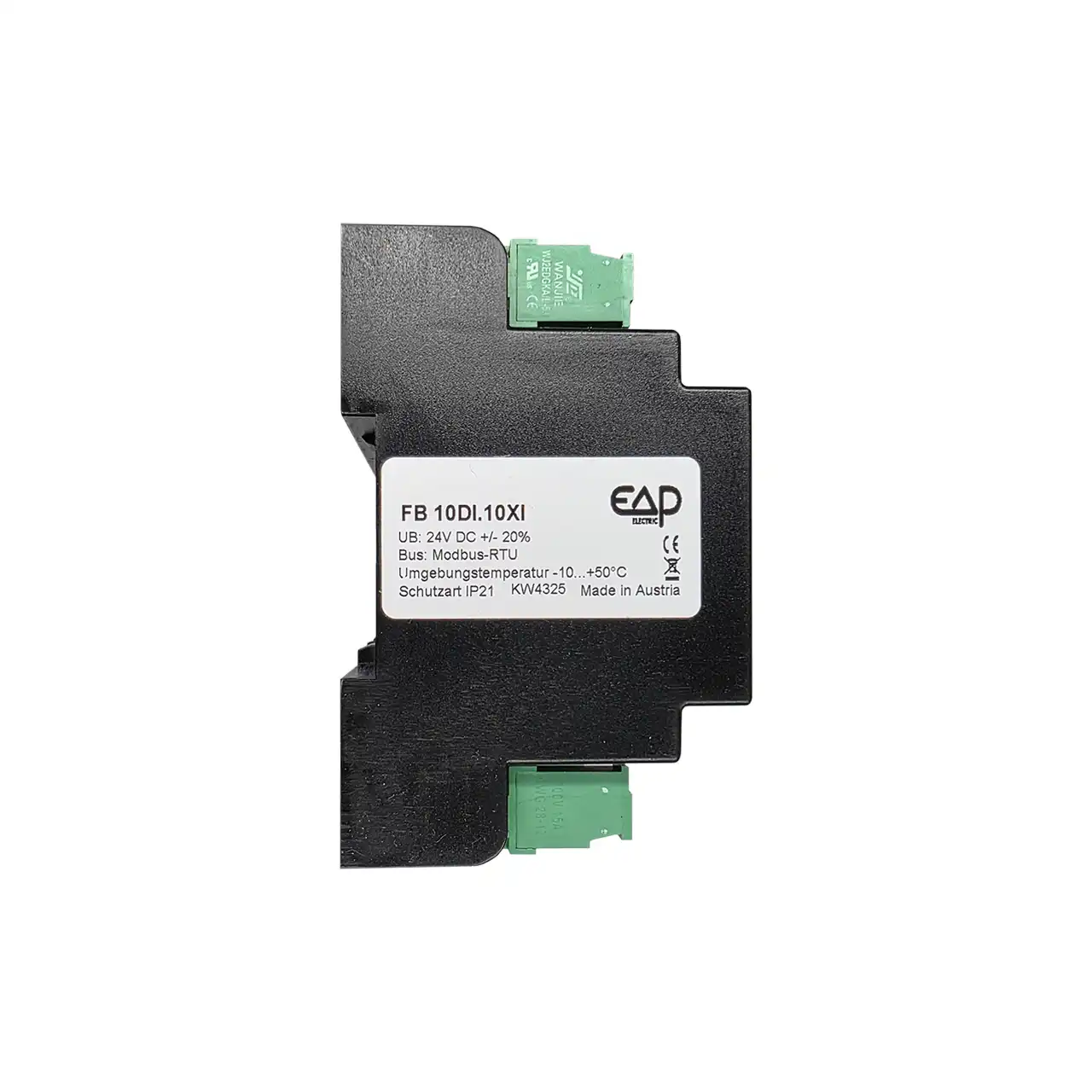

Rechte Seitenansicht des EAP I/O Moduls 8656 mit Typenschild und technischer Gerätekennzeichnung FB10DI.10XI.M.S.

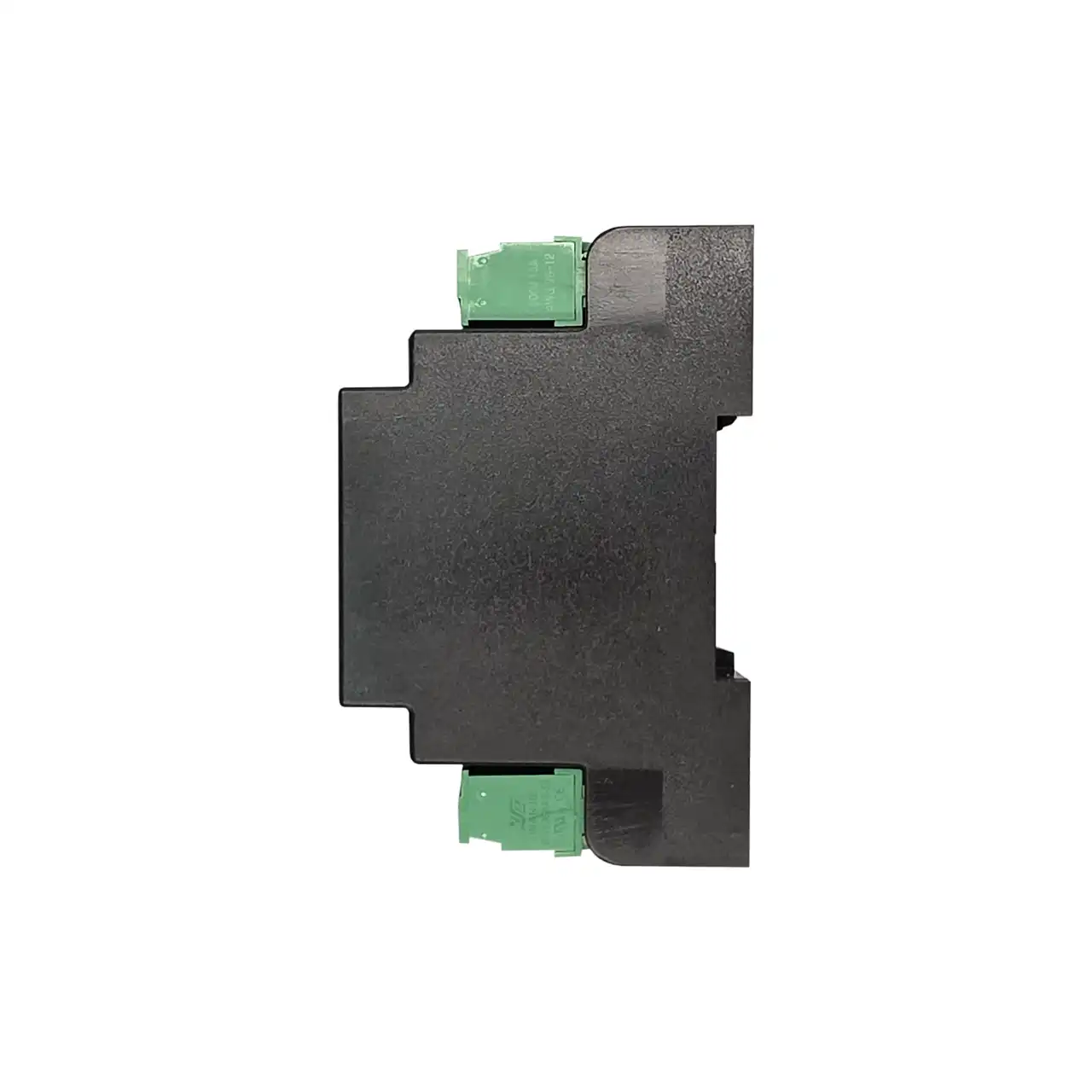

Linke Seitenansicht des EAP I/O Moduls 8656 mit geschlossenem schwarzem Gehäuseprofil für die Montage auf DIN-Hutschiene TS35.

I/O Modul 8656 | Feldbusmodul FB10DI.10XI für Modbus / S-Bus

Name: I/O Modul 8656 | Feldbusmodul FB10DI.10XI für Modbus / S-Bus
Brand: EAP Electric GmbH
SKU: IOMODUL8656
Availability: InStock

Artikelnummer: IOMODUL8656

I/O Modul 8656 – Feldbusmodul mit RS485 für Modbus-RTU / S-Bus, 10 digitalen Eingängen 24 V DC und 10 XI2-Universaleingängen. Die XI2-Eingänge sind für PT/NI, 4–20 mA oder 0–10 V konfigurierbar. Ideal für verteilte Systeme in Gebäudeautomation, HLK und Industrie. 24 V DC ±20 %, steckbare Klemmen, DIN-Hutschiene TS35, IP20.

Ab Lager, kurze Lieferzeit, Thekenverkauf Troisdorf.

Technische Highlights

RS485-Feldbusmodul für Modbus-RTU / S-Bus
10 × digitale Eingänge 24 V DC, npn / pnp
10 × XI2-Universaleingänge
XI2 konfigurierbar für PT/NI, 4–20 mA oder 0–10 V
Adresse und Baudrate per DIP-Schalter einstellbar
9 TE Bauform, DIN-Hutschiene TS35, IP20, -10 bis +50 °C

257,55 €

3 vorrätig (kann nachbestellt werden)

Abholung bei esco in Troisdorf:

bitte vorab anrufen, um Verfügbarkeit zu prüfen!

Lieferzeit:

3–5 Werktage bei Lagerware.
Bei "Artikeln auf Bestellung" kann die Lieferzeit abweichen – bitte fragen Sie diese vorab an.

Beschreibung

I/O Modul 8656 – Feldbusmodul mit 10 digitalen Eingängen und 10 XI2-Universaleingängen

Das I/O Modul 8656 ist ein leistungsstarkes Feldbusmodul für verteilte Automationslösungen in Gebäudeautomation, HLK und Industrie. Der Gerätetyp FB10DI.10XI.M.S. kommuniziert über RS485 und unterstützt Modbus-RTU sowie S-Bus. Dadurch lässt sich das Modul flexibel in bestehende Steuerungs- und Feldbusstrukturen integrieren.

Das Feldbusmodul kombiniert 10 digitale Eingänge 24 V DC für npn- oder pnp-Signale mit 10 XI2-Universaleingängen. Diese XI2-Eingänge sind je nach Anwendung für PT/NI, 4–20 mA oder 0–10 V konfigurierbar. Damit eignet sich das Modul besonders für Anwendungen, bei denen sowohl klassische digitale Schaltsignale als auch analoge oder widerstandsbasierte Sensorsignale in einem Gerät erfasst werden sollen.

Die Parametrierung erfolgt servicefreundlich über DIP-Schalter für Adresse und Baudrate. Steckbare Klemmen erleichtern die Verdrahtung und den Austausch im Schaltschrank. Durch die hohe I/O-Dichte ist das Gerät in einer größeren 9-TE-Bauform ausgeführt und für die Montage auf DIN-Hutschiene TS35 vorgesehen.

Mit 24 V DC ±20 %, IP20, einer Baugröße von 158 × 90 × 58 mm und einer dokumentierten
max. Stromaufnahme ohne Kommunikation von 100 mA ist das
I/O Modul 8656 eine vielseitige Lösung für anspruchsvolle Feldbusanwendungen
mit hoher Eingangsdichte und flexibler Sensoranbindung.

Technische Daten

Typ	FB10DI.10XI.M.S.
Artikelnummer	8656
Busprotokoll	RS485, Modbus-RTU / S-Bus
Digitale Eingänge	10 × 24 V DC, npn / pnp
Universaleingänge	10 × XI2
Konfiguration XI2	PT/NI, 4–20 mA oder 0–10 V
Versorgung	24 V DC ±20 %
Leerlaufstrom	20 mA
Max. Stromaufnahme ohne Kommunikation	100 mA
Eingang digital	24 V DC, 5 mA
Klemmen	Steckklemmen bis 1,5 mm²
Montage	DIN-Hutschiene TS35
Gehäuse	9 TE, 158 × 90 × 58 mm
Schutzart	IP20
Umgebungstemperatur	-10 bis +50 °C
EMV / Normen	EN 61326, CE-konform

Vorteile auf einen Blick

Feldbusmodul für Modbus-RTU und S-Bus
10 digitale Eingänge und 10 XI2-Universaleingänge in einem Gerät
XI2 flexibel für PT/NI, 4–20 mA oder 0–10 V konfigurierbar
Ideal für gemischte Signalaufnahmen in HLK, Gebäudeautomation und Industrie
Einfache Einstellung von Adresse und Baudrate per DIP-Schalter
Hohe I/O-Dichte in 9-TE-Bauform für den Schaltschrank

Typische Einsatzbereiche

Das Modul eignet sich für Anwendungen in der Gebäudeautomation, HLK, Industrie und allgemeinen Automatisierungstechnik, bei denen digitale 24-V-Signale und unterschiedliche Sensorsignale wie PT/NI, 4–20 mA oder 0–10 V zuverlässig über ein RS485-Feldbussystem erfasst werden sollen.

Service & Verfügbarkeit

Ab Lager verfügbar, kurze Lieferzeiten und Thekenverkauf in Troisdorf.

DOWNLOADS

Broschüre EAP Feldbusmodule

Herunterladen

Anleitung EAP Feldbusmodule

Herunterladen

Zusätzliche Information

Gewicht	0,15 kg
Größe	52,5 × 90 × 58 cm
Marke	EAP Electric GmbHEAP Electric: kompakte, industriefeste I/O-Module & Modbus-Gateways für eine schnelle, standardkonforme Anbindung von Sensoren/Aktoren an SPS/SCADA in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie – modern im Design, mit kostenlosem Tech-Support und breitem Komponenten-Portfolio.
Betriebstemperatur	-10°C bis +50°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Erweiterungsmodul, Feldbusmodul
