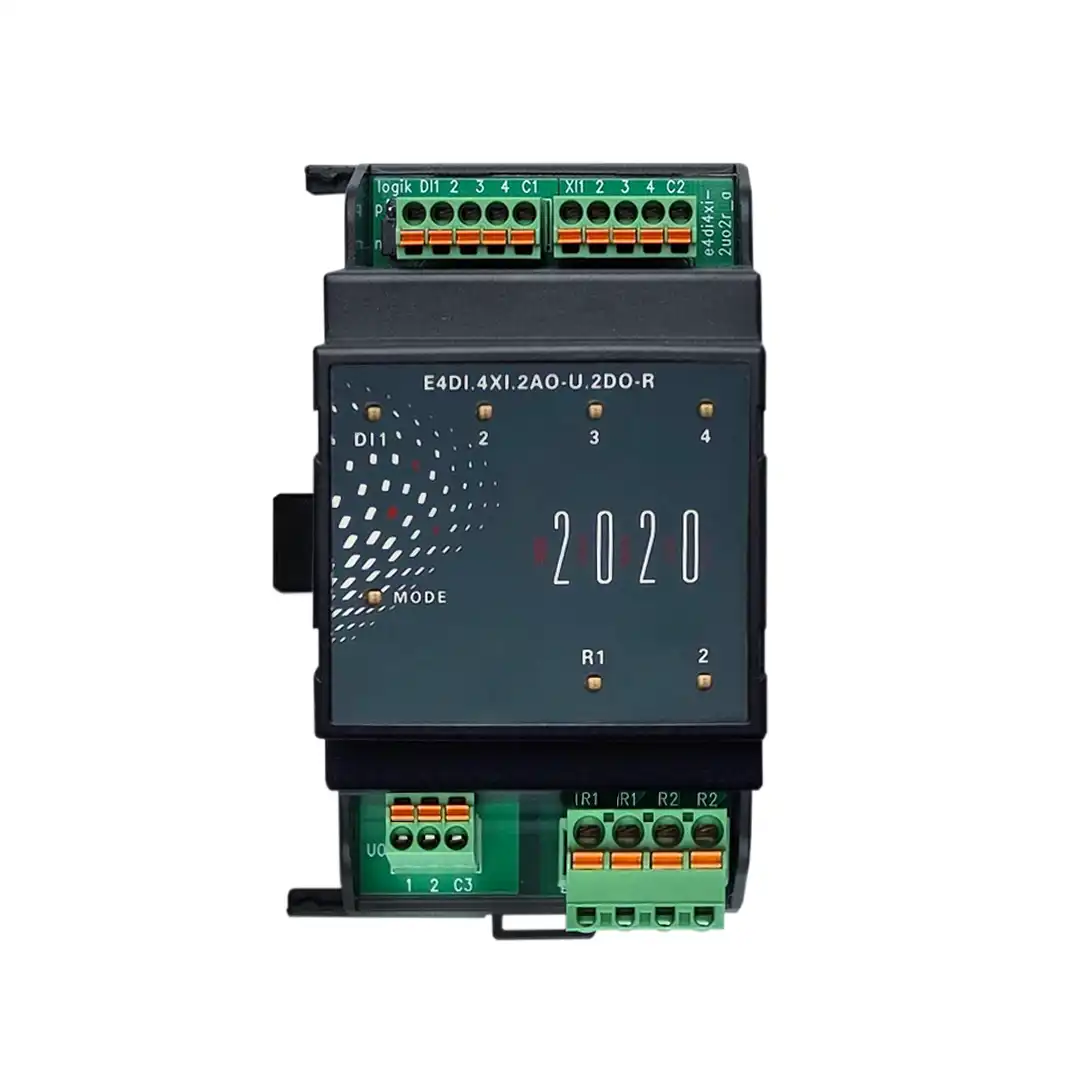

EAP Erweiterungsmodul E4DI.4XI.2AO-U.2DO-R, Frontansicht mit oberen und unteren Push-in-Klemmen, Status-LEDs für DI1–DI4 sowie R1/R2, MODUL-2020-Design.

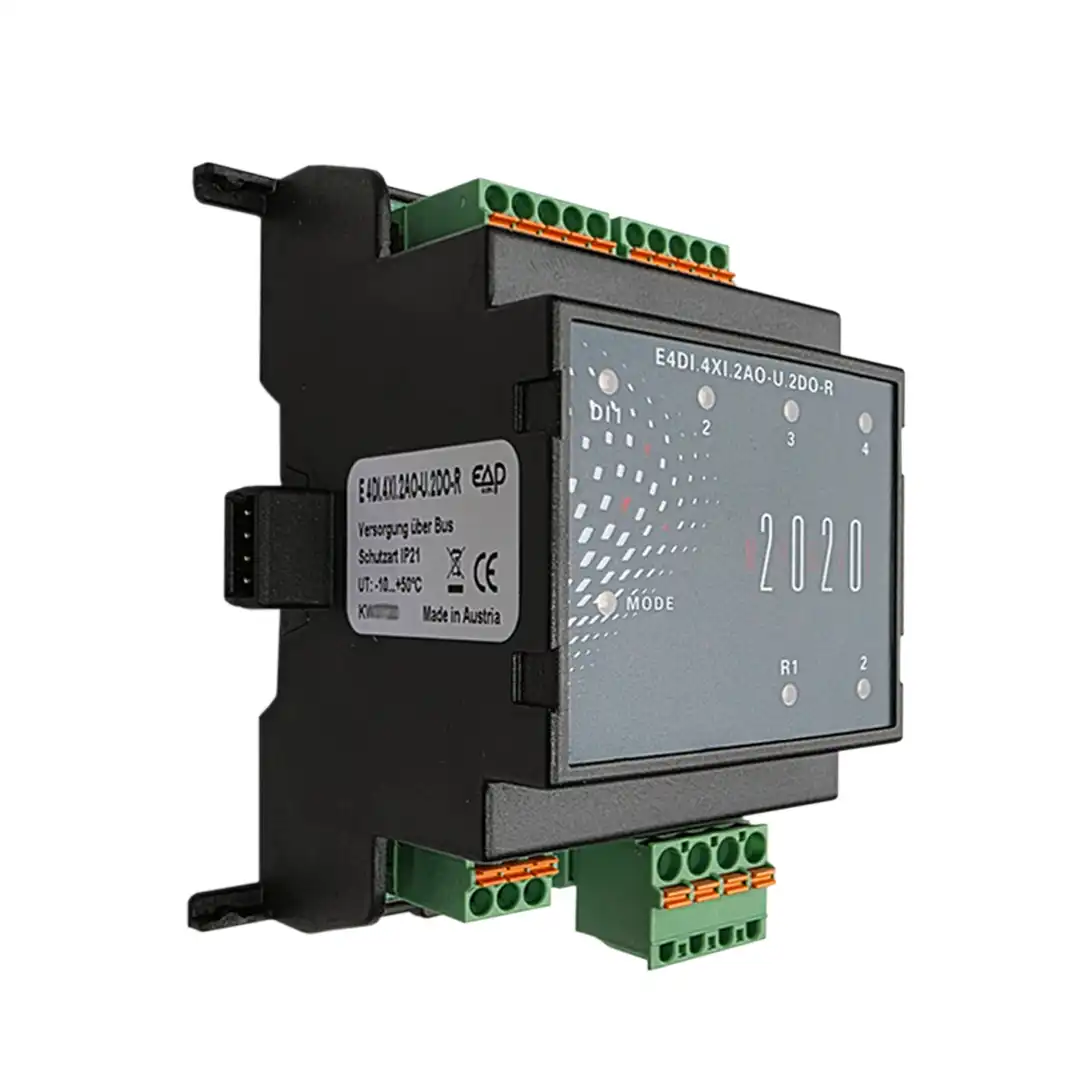

EAP E4DI.4XI.2AO-U.2DO-R in ISO-Ansicht, seitlicher Systembus-Stecker, oben Klemmen für DI/XI, unten Klemmen für AO/Relais.

I/O System 5719 | Erweiterungsmodul zu Modul 2020 (E4DI.4XI.2AO-U.2DO-R)

Name: I/O System 5719 | Erweiterungsmodul zu Modul 2020 (E4DI.4XI.2AO-U.2DO-R)
SKU: IOSYSTEM5719
Availability: InStock

Artikelnummer: IOSYSTEM5719

4× DI 24 V (npn/pnp) · 4× Analogeingang (XI, universell) je Kanal: 0–10 V, 0–6553,5 Ω, PT100/PT1000, Ni1000/Ni1000 TK5000, T1S, KTY81-110/-210 · 2× AO 0–10 V · 2× Relais-DO (Schließer) · 6 Status-LED · Push-in-Klemmen · seitlicher Systembus an Basismodul B01/B02/B03/B04 oder Steuer-/Regelmodul R01/R02. DIN-TS35, IP20.
Ab Lager, kurze Lieferzeit, Thekenverkauf Troisdorf.

Technische Highlights

4× DI 24 V + 4× Analogeingänge (XI) in einem Modul
2× AO 0–10 V · 2× Relais-DO (Schließer)
Systembus-Integration, skalierbar bis 15 Erweiterungen / 248 I/Os
DIN-Hutschiene TS35, IP20, −10…+50 °

139,25 €

1 vorrätig (kann nachbestellt werden)

Abholung in Troisdorf:

Bitte Verfügbarkeit vorab telefonisch prüfen.

Lieferzeit:

Vorrätig: Versand innerhalb von 24 Stunden.
Nicht vorrätig: Lieferzeit individuell. Gerne prüfen wir diese vorab telefonisch für Sie.

Beschreibung

IOSYSTEM5719 | Erweiterungsmodul zu MODUL-2020 (E4DI.4XI.2AO-U.2DO-R)

Anwendung
Kompaktes Kombimodul für gemischte Signale: 4 digitale Eingänge, 4 universelle Analogeingänge (XI), 2 analoge 0–10-V-Ausgänge und 2 Relais-Ausgänge. Seitliche Anbindung über den MODUL-2020-Systembus an B01/B02/B03/B04 oder R01/R02 – für Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie.

Modultyp: Erweiterungsmodul
Kompatibel: B01/B02/B03/B04 · R01/R02
Hinweis: ohne eigene CPU – Betrieb nur am MODUL-2020-Basis -/oder Regelmodul

Technische Daten

Digitale Eingänge (DI)	4× 24 V, npn/pnp
Analoge Eingänge (XI, universell)	4×, je Kanal konfigurierbar für 0–10 V · 0–6553,5 Ω · PT100/PT1000 · Ni1000/Ni1000 TK5000 · T1S · KTY81-110/-210
Digitale Ausgänge (AO-U)	2× 0–10 V
Analoge Ausgänge (DO-R)	2× Relais Schließer
Statusanzeige	6× LEDs (1× je Kanal)
Handbetrieb	ohne
Elektrischer Anschluss	Steckklemmen, Push-in (je nach System 1,5/2,5 mm²)
Systemintegration	Seitlicher Systembus MODUL-2020 an B01/B02/B03/B04 oder R01/R02
Versorgung	24 V DC über das jeweilige Kopfmodul (Systembus)
Skalierung im System	Bis 15 Erweiterungen je Anlage / max. 248 I/Os (systemweit)
Montage / Schutzart	DIN-Hutschiene TS35 / IP20
Umgebung	−10…+50 °C
Normen / EMV	CE-konform, EMV nach EN 61326

Vorteile, die unsere Kunden schätzen

Alles-in-einem: DI, Analogeingänge (XI), AO und Relais-DO in einem kompakten Modul.
Hohe Flexibilität: XI-Kanäle decken Spannung, Widerstand und gängige Fühlertypen ab.
Schnelle Integration: einheitliche Klemmenlogik, klare Beschriftung, Systembus.
Planungssicher: nahtlos skalierbar bis 248 I/Os je Station.

Allgemeine Spezifikationen

Einsatzbereiche	Gebäude- & Haustechnik, HLK, Maschinenbau, Industrie
Lieferung & Service	Ab Lager, kurze Lieferzeiten, Thekenverkauf Troisdorf; kostenloser Start-Support

Service & Verfügbarkeit

EAP Electric bei ESCO – Vertriebspartner seit 2005.
Ab Lager verfügbar, kurze Lieferzeiten und Thekenverkauf in Troisdorf für maximale Planungssicherheit.
Schnelle, praxisnahe Technikunterstützung von der Auswahl bis zur Inbetriebnahme.

Für wen?

Einkäufer, Elektriker, Ingenieure, Architekten – für Projekte in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie.

Warum passt das?

Standardkonform & zukunftssicher: nahtlose Integration ins EAP MODUL-2020-Ökosystem.
Einfach & schnell: klare Beschriftung, Diagnose-LEDs, steckbare Klemmen.
Skalierbar: modular erweiterbar – ideal für Neubau & Retrofit.

Jetzt ab Lager bestellen oder direkt abholen.

DOWNLOADS

Zusätzliche Information

Gewicht	0,15 kg
Maße	52,5 × 90 × 58 cm
Marke	EAP Electric GmbHEAP Electric: kompakte, industriefeste I/O-Module & Modbus-Gateways für eine schnelle, standardkonforme Anbindung von Sensoren/Aktoren an SPS/SCADA in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie – modern im Design, mit kostenlosem Tech-Support und breitem Komponenten-Portfolio.
Betriebstemperatur	-10°C bis +50°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Erweiterungsmodul, Modul 2020
