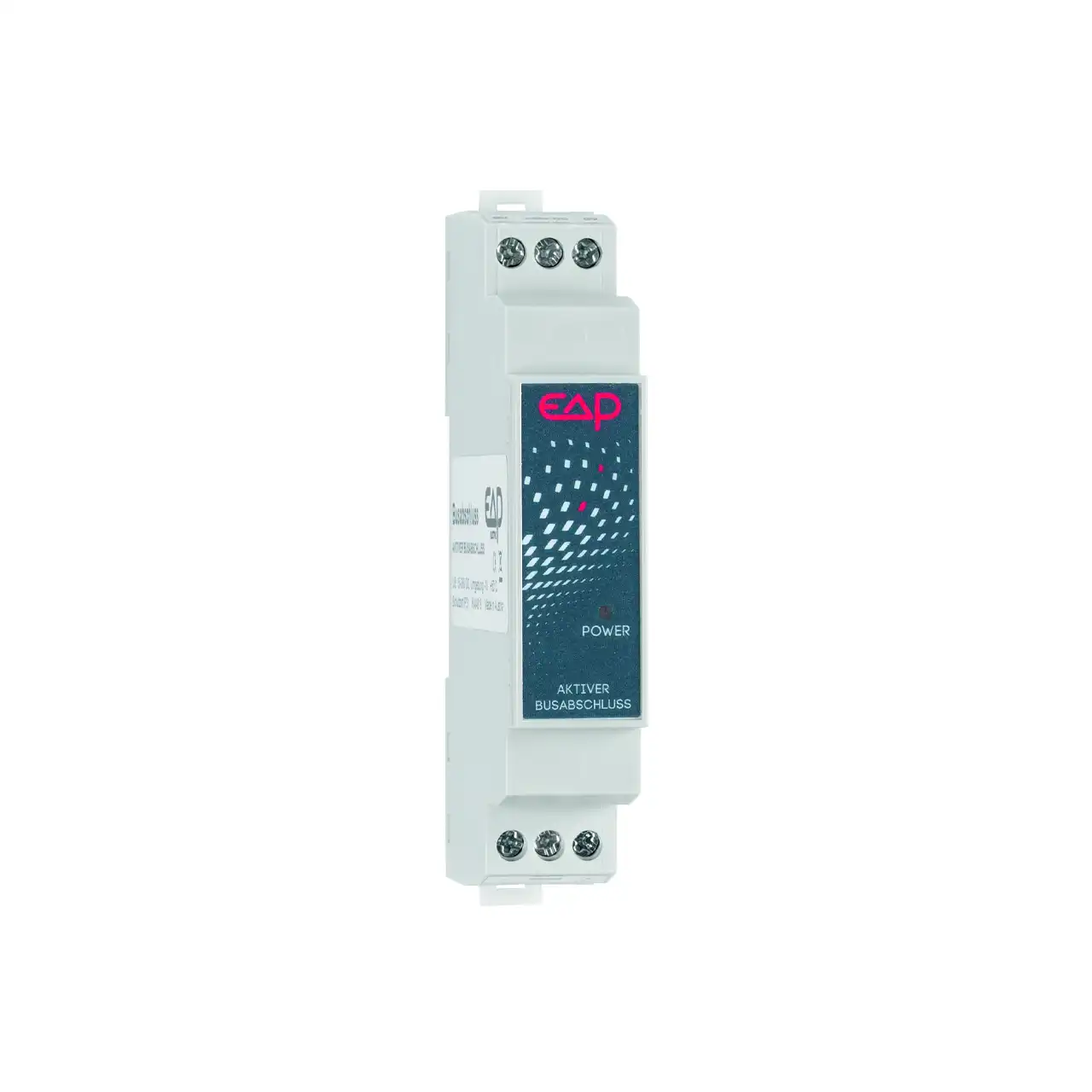

EAP Busabschluss aktiv RS485 5100 für Hutschiene TS35 mit LED und Schraubklemmen.

EAP RS485 Busabschluss

Name: EAP RS485 Busabschluss
SKU: RS485BUSABSCHLUSS
Availability: InStock

Artikelnummer: RS485BUSABSCHLUSS

Offene RS-485-Busse, undefinierte Pegel oder Störungen auf langen Leitungen führen schnell zu Kommunikationsfehlern. Der Busabschluss aktiv RS485 erzeugt bei offenem Bus einen definierten Pegel, erhöht die Störfestigkeit und unterstützt eine stabile Buskommunikation. Durch die galvanisch getrennte Stromversorgung eignet er sich besonders für Anwendungen mit langen Leitungen und Gleichtaktsignalen.

24 V DC ±15 % · galvanisch getrennte Stromversorgung · fester Abschlusswiderstand 120 Ohm · LED-Betriebsanzeige · Hutschiene TS35 · Kunststoffgehäuse · 17,5 x 90 x 55 mm · IP20

Ab Lager, kurze Lieferzeit, Thekenverkauf Troisdorf.

Technische Highlights

Erzeugt einen definierten Pegel bei offenem RS-485-Bus
Erhöht die Störfestigkeit bei ausfallsicheren Transceivern
Unterstützt stabile Kommunikation auf langen Leitungen
Arbeitet mit galvanisch getrennter Stromversorgung
Montiert sich platzsparend auf Hutschiene TS35

47,57 €

1 vorrätig (kann nachbestellt werden)

Abholung bei esco in Troisdorf:

bitte vorab anrufen, um Verfügbarkeit zu prüfen!

Lieferzeit:

3–5 Werktage bei Lagerware.
Bei "Artikeln auf Bestellung" kann die Lieferzeit abweichen – bitte fragen Sie diese vorab an.

Beschreibung

EAP RS485 Busabschluss

Wenn offene RS-485-Busse zu undefinierten Pegeln führen oder Störungen die Kommunikation beeinträchtigen, brauchen Sie einen Busabschluss, der das Signal sauber stabilisiert. Genau dafür setzen Sie den Busabschluss aktiv RS485 ein. Er erzeugt bei offenem Bus einen definierten Pegel und verbessert so die Betriebssicherheit Ihrer RS-485-Kommunikation.

Anwendung

Der Busabschluss aktiv RS485 wird eingesetzt, wenn ein offener Bus einen definierten Pegel erhalten soll. Besonders bei nicht ausfallsicheren Transceivern schafft er eine stabile Grundlage für die Kommunikation. Bei ausfallsicheren Transceivern erhöht er zusätzlich die Störfestigkeit erheblich. Auf langen Leitungen ist die galvanische Trennung wegen Gleichtaktsignalen besonders vorteilhaft.

Technische Daten

Versorgungsspannung: 24 V DC ±15 %
Stromversorgung: galvanisch getrennt
Fester Abschlusswiderstand: 120 Ohm
Betriebsanzeige: LED
Betriebstemperatur: -10 bis +50 °C
Lagertemperatur: -20 bis +70 °C
Gehäuse: Kunststoff
Abmessungen (B x H x T): 17,5 x 90 x 55 mm
Montage: Hutschiene TS35
Luftfeuchte: < 95 % rF, nicht kondensierend
Schutzart: IP20
Normen: CE-Konformität, EMV nach EN 61326

Vorteile, die unsere Kunden schätzen

Sie stabilisieren offene RS-485-Busse mit einem definierten Pegel.
Sie reduzieren Kommunikationsstörungen und verbessern die Signalqualität.
Sie erhöhen die Störfestigkeit bei ausfallsicheren Transceivern deutlich.
Sie profitieren von galvanischer Trennung auf langen Leitungen mit Gleichtaktsignalen.
Sie montieren das Gerät schnell und platzsparend auf der TS35-Hutschiene.

Service & Verfügbarkeit

Ab Lager verfügbar, mit kurzen Lieferzeiten und Thekenverkauf in Troisdorf. So bekommen Sie den Busabschluss aktiv RS485 auch dann schnell, wenn auf der Baustelle oder im Schaltschrank kurzfristig Ersatz benötigt wird.

Für wen?

Für Elektriker, Schaltschrankbauer, MSR-Techniker, Integratoren, Einkäufer und Instandhalter, die RS-485-Kommunikation sauber terminieren, Störungen reduzieren und die Signalstabilität auf langen Leitungen verbessern müssen.

Warum passt das?

Sie lösen typische RS-485-Probleme wie undefinierte Pegel bei offenem Bus und störanfällige Kommunikation.
Sie verbessern die Betriebssicherheit Ihrer Busverbindung mit wenig Installationsaufwand.
Sie setzen auf eine kompakte Lösung für Hutschiene TS35 im Schaltschrank.

DOWNLOADS

Datenblatt EAP RS485 Busabschluss

Herunterladen

Zusätzliche Information

Gewicht	0,15 kg
Größe	17,5 × 90 × 55 cm
Marke	EAP Electric GmbHEAP Electric: kompakte, industriefeste I/O-Module & Modbus-Gateways für eine schnelle, standardkonforme Anbindung von Sensoren/Aktoren an SPS/SCADA in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie – modern im Design, mit kostenlosem Tech-Support und breitem Komponenten-Portfolio.
Betriebstemperatur	-10°C bis +50°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Repeater, Zubehör
