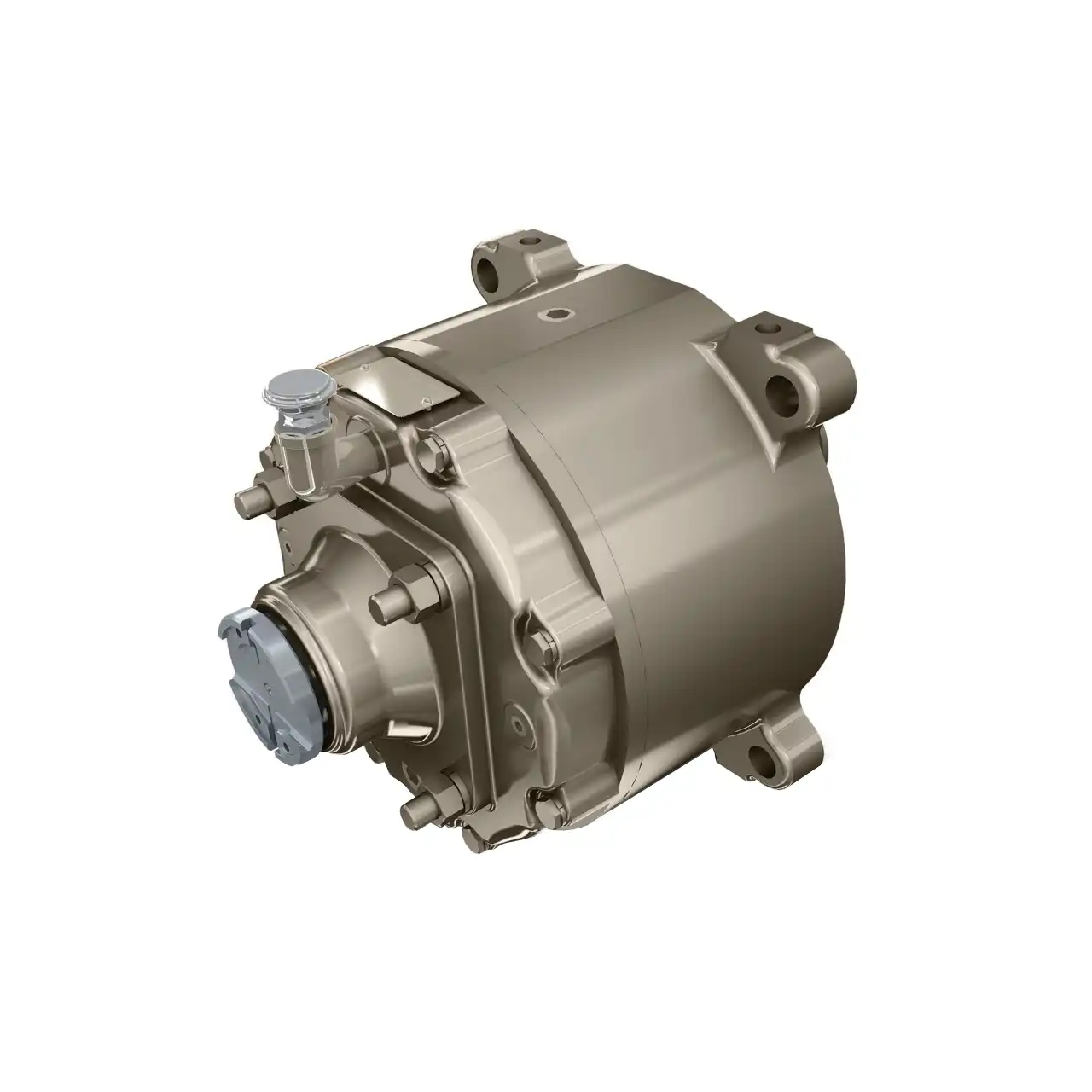

Kompakter Funk F9R Planeten-Geschwindigkeitsreduzierer mit SAE-Hydromotoraufnahme für Ketten- und Radfahrantriebe.
Click to enlarge

    Funk F9R – Planetengetriebe

    Artikelnummer: F9R

    Mehr Zugkraft auf kleinstem Raum: Das Funk F9R multipliziert das Drehmoment Ihres Hydromotors und sorgt für ruhigen, kontrollierten Vortrieb – ideal für Ketten- und Radfahrantriebe in Bau- und Fördertechnik.

    Leistungswerte auf einen Blick:

    • Maximale Eingangsleistung: 27 kW (36 hp)
    • Max. Abtriebsdrehmoment: 12.880 Nm (kurzzeitig) / 8.135 Nm (kontinuierlich)

    Vertrieb, Auslegung und Service in Deutschland.

    KUNDENSPEZIFISCH KONFIGURIERBAR

    Nicht vorrätig

    Vergleichen Sie
    24 Personen sehen sich dieses Produkt gerade an!
    • Abholung bei esco in Troisdorf:

    bitte vorab anrufen, um Verfügbarkeit zu prüfen!

    • Lieferzeit:

    3–5 Werktage bei Lagerware.
    Bei "Artikeln auf Bestellung" kann die Lieferzeit abweichen – bitte fragen Sie diese vorab an.

    Beschreibung

    Mit dem Funk F9R realisieren Sie hohes Abtriebsdrehmoment bei minimalem Bauraum – perfekt, wenn präziser, ruckfreier Vortrieb und lange Lebensdauer zählen. Das F9R wird direkt mit SAE-C/D-Hydromotor betrieben und als kompakter Planeten-Geschwindigkeitsreduzierer in Fahr- und Arbeitsantrieben eingesetzt – für messbar ruhigere Maschinenläufe und weniger Nacharbeit.

    Leistungsdaten
    Max. Eingangsleistung 27 kW (36 hp)
    Max. Eingangsdrehzahl 2.800 rpm
    Max. Abtriebsdrehmoment (kurzzeitig) 12.880 Nm (9.500 lb-ft)
    Max. Abtriebsdrehmoment (kontinuierlich) 8.135 Nm (6.000 lb-ft)

    Werte abhängig von Ausführung und Einsatzfall; Auslegung/Review durch den Hersteller vorgesehen.

    Allgemeine Daten
    Drive-Typ Planeten-Geschwindigkeitsreduzierer
    Hydromotor-Aufnahme SAE C oder SAE D
    Radiallast (max.) 14.287 kg (31.500 lb)
    Gewicht (trocken) ca. 100–181 kg (220–400 lb)

    Gewicht und zulässige Radiallast variieren je nach Übersetzung/Konfiguration.

    Übersetzungsverhältnisse
    Bereich 3,27 : 1 bis 117 : 1 (modell-/konfigurationsabhängig)

    Tatsächliche Ratio abhängig von Bauform und zulässiger Ausgangsdrehzahl.

    Schnittstellen & Optionen
    Eingangsoptionen Geradeingang (on-center), versetzter Geradeingang, Rechtwinkeleingang zur Bauraumoptimierung
    Abtriebsoptionen Außenwelle (Passfeder/Flansch/Verzahnung) oder Innenverzahnung ohne Außenwelle
    Einbauposition z. B. Position A, „L“-Eingang, horizontaler Abtrieb (je nach Ausführung)

    Vielfältige Ein-/Abtriebsoptionen für kompatible Anschlussgeometrien.

    Merkmale & Vorteile
    Hohe Leistungsdichte Mehr Drehmoment aus kompaktem Bauraum – ideal für Fahr- und Arbeitsantriebe
    Sauberer, ruhiger Lauf Planetenstufe mit gleichmäßiger Kraftverteilung reduziert Geräusche und Verschleiß
    Flexible Integration SAE-C/D-Motoraufnahme, mehrere Ein-/Abtriebslayouts für schnelle Adaption
    Wartungsfreundlich Robustes Lagerkonzept, klare Grenzen für Radiallast – weniger Stillstand

    Typische Anwendungen

    Ketten- und Radfahrantriebe, Baumaschinen, Förder-/Logistikmodule, Arbeitsbühnen, Kommunaltechnik – überall dort, wo kompakte Drehmomentverstärkung benötigt wird.

    Service & Verfügbarkeit in Deutschland
    Planungssicherheit durch Engineering, Ersatzteile und Support aus einer Hand – jetzt Anfrage stellen. esco antriebstechnik gmbh berät, legt aus und begleitet die Inbetriebnahme.

    DOWNLOADS

    Datenblatt Funk F9R Planetengetriebe

    Herunterladen

    Broschüre Funk Drivetrain Components

    Herunterladen
